详细介绍

  高周波膜结构焊接机采用PLC触摸屏操作系统，可储存大量焊接数据，依需大型刀刮布热合工艺需求设计U型槽C型式机头满足大面积膜材热合焊接，定位方便，操作简单；非常适合膜材直线拼接，速度快；采用亚德客中封电磁阀由延时、熔接、定型、上升时间控制气缸上、下运动，上压板利用两根导柱配合上、下导套控制机头精准度。

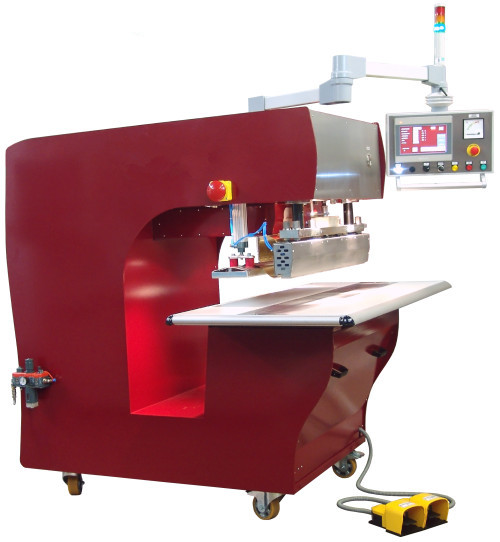

                                                 高周波膜结构焊接机（JD-15KWUP JD-25KWUP）

1、通过欧盟CE认证，安全、放心
2、电磁波泄露达到行业安全标准
3、中封式电磁阀，操作更加安全
4、自动过流保护+进口5557火花保护系统
5、定制不同形状模具可生产不同产品
6、PLC人机界面操作，储存记录方便

设备应用：
  适用于PVC、TPU刀刮布及夹网布大型膜材加工焊接。适用范围：汽车篷布、帐篷、帆布、膜结构、篷房、漂流船、围油栏、储水池、飞艇等。

  运用高周波工作原理+气缸助力配合相应的高周波模具瞬间对刀刮布膜材焊接工艺，特别适合大型面积的膜材拼接如膜结构，水池、汽车篷布、漂流船等。

高周波膜结构焊接机工作原理：被加工的PVC、TPU刀刮布在高频上、下电极之间通过电磁波渗透使夹网布塑料相互摩擦产生热量瞬间使膜结构膜材分子发生极性化现象，配合高周波模具加上一定压力就可以达到热合效果。

1、高频频率13.56MHz，符合行业标准
2、U型槽独特设计，适合大面积膜材加工
3、双导柱导套定位，机头不易摆动
4、整板激光切割，结实不变形
5、U型槽两端设计活动滚轴，拉料更加顺畅

设备型号	JD-15KWUP  JD-25KWUP	设备功率	15KW    25KW
高压输入	25KVA     35KVA	震荡频率	13.56MHz
电源电压	380V/50Hz	加压方式	气动式
电子管型号	8T85RB   8T25RB	机械活动行程	160mm
上压板尺寸	150*900mm	工作台尺寸	350*1000mm
设备外观尺寸	1800*1200*1900	设备重量	850KG

高周波膜结构焊接机主要配置：

1、电子管

  精选8T85RB或8T25RB（锦州华光）电子管品牌，同时可根据客户要求采用原装日本东芝电子管；电子管核心部件具有性能平稳可靠、低故障、节能安全、寿命长等优点但是散热系统必须考虑台湾三巨风扇品牌。

2、火花管

  精选俄罗斯5557闸流管配合美之电高灵敏的电路板系统，因电流过大、模具不平或者材料杂质等原因导致的打火能瞬间切断高压从而保护高频模具的烧坏。

3、变压器

  精选纯铜防水干式变压器，故障底、性能可靠，确保设备输出电流稳定性。

4、震荡桶

  采用自主研发高频机震荡桶，频率稳定，出力强劲以及性能可靠；无锡金电电子设备有限公司根据不同产品、不同的机型以及不同的功率设计不同高频桶。

5、PLC触摸屏

  采用台湾台达品牌的触摸屏，储存信息量大，可记忆各种不同模具的焊接参数。
