高频机模具特点是什么?模具结构有哪些?

作者: 无锡高频机模具厂家  来源: www.wxjindian.com  日期: 2020-10-30  人气: 8488  【字体: T  T

  高频机模具采用铜金属或者铝金属材料依据塑料焊接工艺要求通过手工折弯成型或者CNC加工完成一种工装模具,具有导热效果好,不易变形等优势,低耗节能高频机模具运用于塑料热合焊接工装治具。

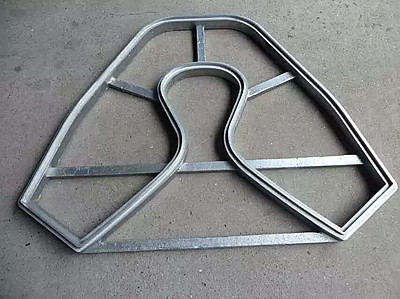

高频机模具

一、高频机模具特点:
 长度不大的板料型材,以及槽bai形截面零件传统上是在专用模具内用1次或2次冲压制造的。同样可用通用工具按单元冲压,但是,采用这种方法时平面段 3应足够宽。在制造专用模具的凸模和凹模时,应从材料的名义厚度入。出发,配合工作表面。在闭合位置,模具应校正零件的平面段,并排除毛坯自由弯曲的影响。毛坯厚度入的实际值可能与入。值差别很大,因此进行校正作用的不是所有段。
 例如,对高精度的薄板钢,厚度h0=2mm的公差δ为±0.15 mm。用名义厚度配合的模具来校正h=2.15mm的毛坯时,在2段上凸模和凹模之间的间隙:为2.15mm,而在1段和3段上当σ=30 时Z=2.3mm。若hh是在2段上。

  不均匀的校正作用将负面反映在零件的精度上,这是传统工艺的缺点之一。传统工艺的缺点还有模具和设备的费用大,因为压力机的峰值负荷特征产生的功率太大。

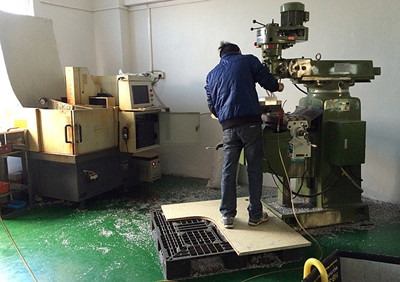

高频机模具加工设备

二、模具结构:
 研制了装有活动凹模块的模具结构,模具安装在具有大功率缓冲器的压力机上,以用于夹紧毛坯的边缘。
 模具的工作过程如下:将毛坯2安放在凸模3和压板7上。压板安装在活动板的导向槽9内。当上模板下行时,装在其导向槽5内的凹模块6将毛坯的边缘压紧在压板上,并随压力机的滑块行程移动,这时克服了缓冲器顶杆11的反压力。毛坯便围着模具的边缘弯曲,在毛坯内将引起拉力,并使凹模块和压板垂直于压力机滑块行程移动。当毛坯的弯曲角σ达到所需值时,压板7和楔块12开始相互作用。它们接触的平面同样有等于σ的倾角,因此,进而的压板合成移动方向沿着弯曲零件的壁。由凹模块和压板间的摩擦力夹住的毛坯边缘与压板一起移动。
 当压力机滑块反行程时,成品零件与凹模块6和压板7一起向上运动。压板便停在凸模水平上,而凹模块与上模板一起继续运动。安装在上模板上的反楔块4便与压板的轴颈10相互作用,并将压板和与其销柱1相联的凹模块退到挡块8限制的位置。
  以上就是关于“高频机模具特点是什么?模具结构有哪些?”的详细内容介绍,如有需求请关注本站。
