大功率高周波塑胶熔接机设计C型四柱龙门式结构，A3整版激光切割，机架结实稳固，可依需塑胶熔接工艺量身定制工作台尺寸、设备功率以及加压方式等满足不同产品的需求；性能可按照客户的要求定制手动/自动滑台、手动调电/自动调电等机，操作简单，非常适合大面积产品加工需求；由延时、熔接、定型、上升时间控制机头上、下运动并利用四根导柱配合上、下导套控制机头精度。

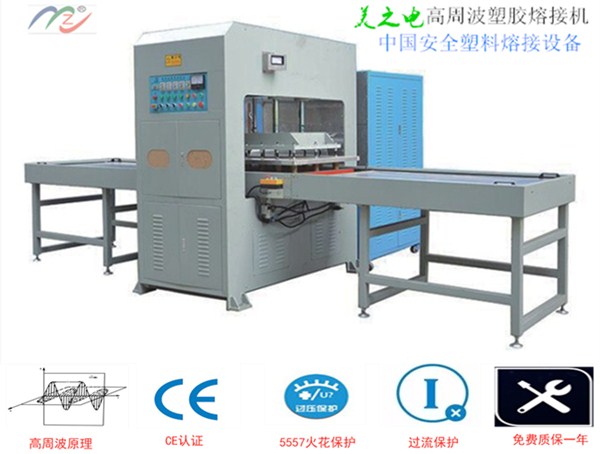

大功率高周波塑胶熔接机图片（JD-15KWAF JD-25KWAF JD-35KWAF）
1、通过欧盟CE认证，安全、放心
2、电磁波泄露达到行业安全标准
3、中封式电磁阀，操作更加安全
4、自动过流保护+进口5557火花保护系统
5、定制不同形状模具可生产不同产品
6、美之电可变电容器，出力稳定
7、美之电振荡器，频率更加稳定
设备应用：

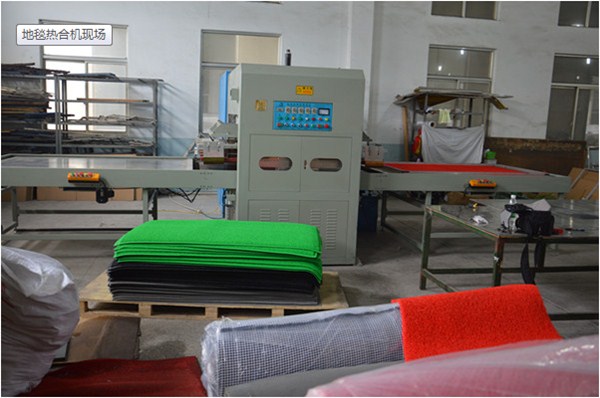

适用于PVC、TPU塑胶熔接或者含30%PVC混合塑胶材料均可加工焊接。适用范围：地毯、门垫、地垫、救生衣、褥疮床垫、气垫、救生圈、汽车门板、防滑脚垫、玉石床垫。

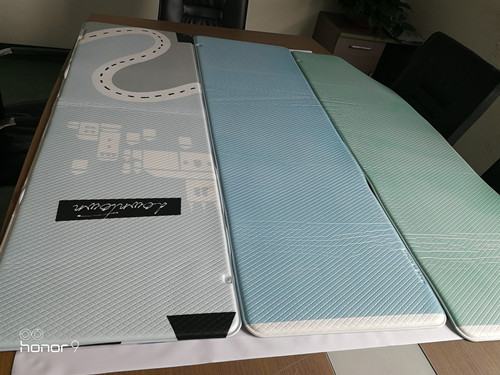

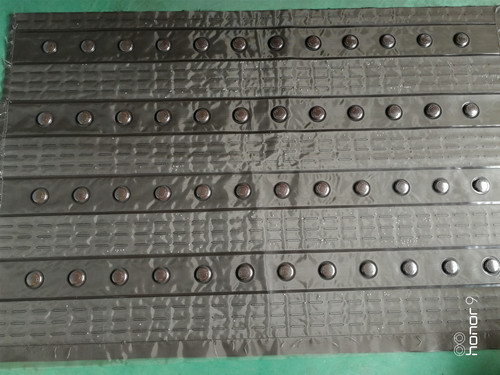

焊接样品：

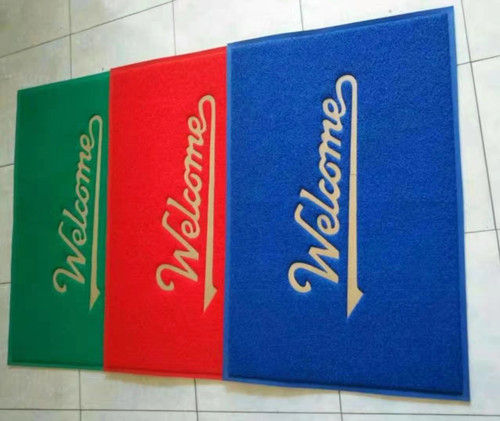

运用高周波塑胶熔接机工作原理+气缸/油缸助力配合相应的高周波模具瞬间对塑胶熔接一种工艺，特别适合大型面积的塑胶产品加工如门口地毯WELCOME压字、充气救生衣、厨房地垫压边、儿童爬爬垫等。

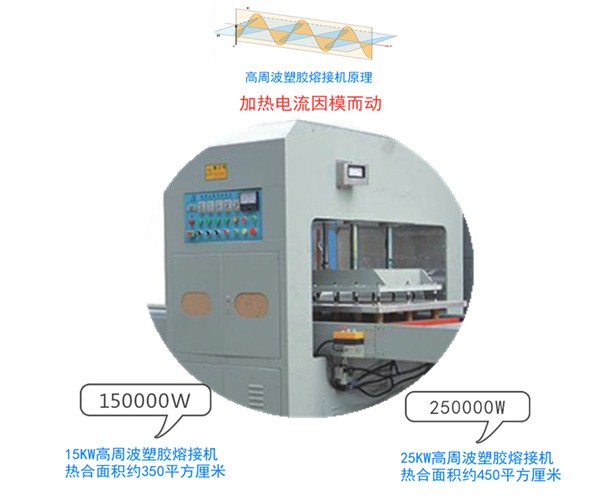

高周波塑胶熔接机工作原理：被加工的PVC、TPU塑胶膜在高周波上、下电极之间通过电磁波渗透使塑料相互摩擦生热发生分子极性化现象，配合高周波模具加上一定压力就可以达到热合效果。

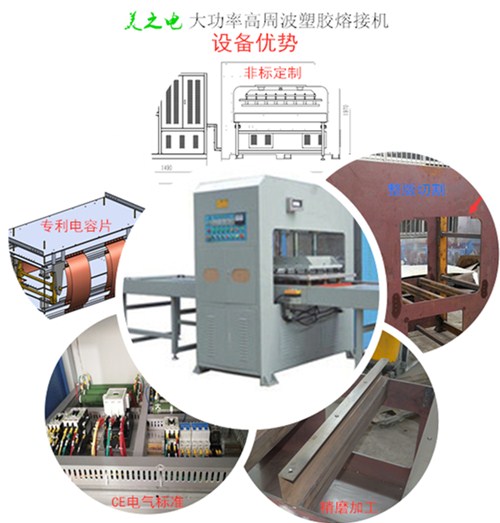

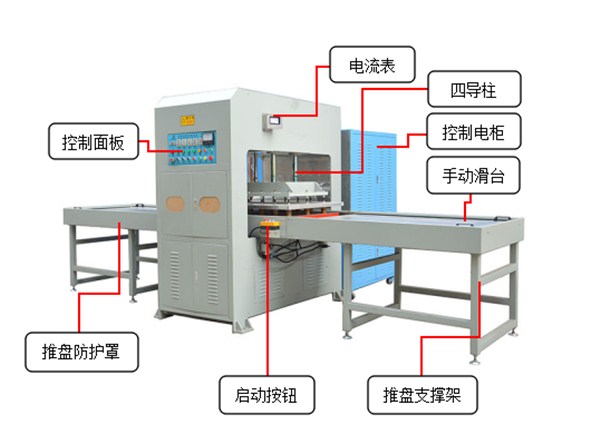

1、高频频率13.56MHz，符合行业标准
2、左、右滑台，可设置手动/自动
3、四导柱+铜导套定位，机头更摆动

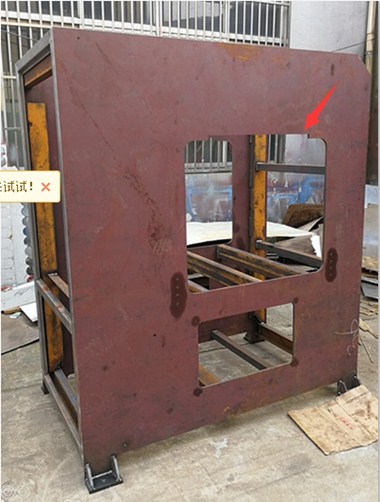

4、整板激光切割，结实不变形
5、气缸/油缸安装板设计嵌入式焊接工艺
6、整机喷塑处理，外观更加大气
设备型号 | JD-15KWAF | JD-25KWAF | JD-35KWAF |
设备功率 | 15KW | 25KW | 35KW |
高压输入 | 25KVA | 35KVA | 45KVA |
震荡频率 | 13.56MHz |
电源电压 | 380V/50Hz |
加压方式 | 气动 / 油压 |
电子管型号 | 8T85RB | 8T25RB | 8T87RB |
上压板尺寸 | 1390*840mm | 1440*940mm | 1900*1300mm |
推盘板尺寸 | 1470*1000mm | 1630*1150mm | 2030*1440mm |
设备尺寸 | 3500*4724*1970mm | 5164*3640*1970mm | 6340*3850*1970mm |
设备重量 | 3T | 4T | 5T |

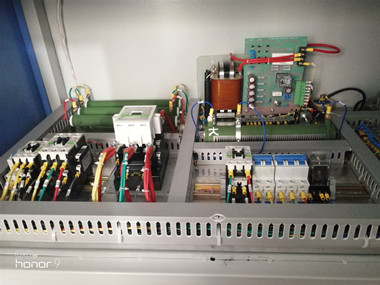

高周波塑胶熔接机主要配置：
1、电子管
精选8T85RB、8T25RB或者8T87RB（锦州华光）电子管品牌，同时可根据客户要求采用原装日本东芝电子管；电子管核心部件具有性能平稳可靠、低故障、节能安全、寿命长等优点但是散热系统必须考虑台湾三巨风扇品牌。
2、火花管
精选俄罗斯5557闸流管配合美之电高灵敏的电路板系统，因电流过大、模具不平或者材料杂质等原因导致的打火能瞬间切断高压从而有效保护高频模具的烧坏。
3、变压器
精选纯铜防水干式变压器，故障底、性能可靠，确保设备输出电流稳定性。
4、震荡桶
采用自主研发高频机震荡桶，频率稳定，出力强劲以及性能可靠；无锡金电电子设备有限公司根据不同产品、不同的机型以及不同的功率设计不同高频桶。
