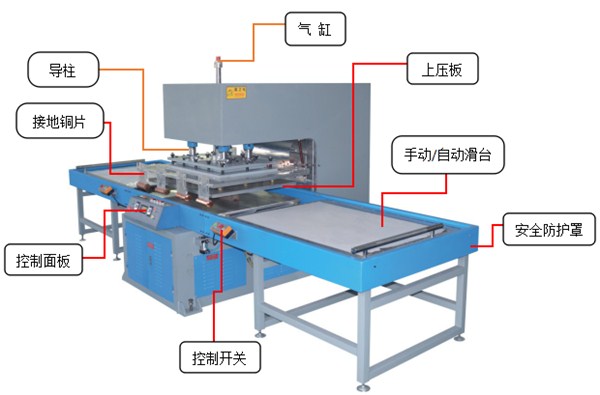

大功率高周波热合机设计C型滑台式结构,可定制手动/自动滑台操作,同时可依需产品工艺量身定制设备功率、工作台尺寸以及性能需求等;运用电磁阀控制气缸上、下活动;A3整板激光切割,机架更加结实稳固,采用四导柱+上、下导套控制上压板的精度,简单方便;独立机架,占地面积小。

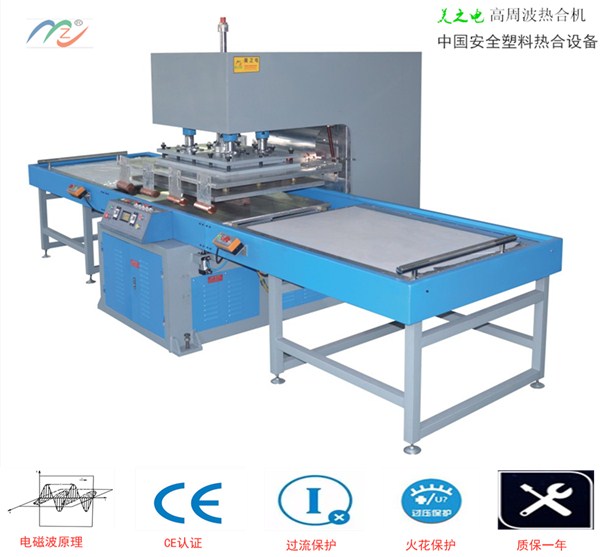

大功率高周波热合机(JD-15KWAE JD-25KWAE)
1、通过欧盟CE认证,安全、放心
2、电磁波泄露达到行业安全标准
3、中封式电磁阀,操作更加安全
4、自动过流保护+进口5557火花保护系统
5、一机多用,根据模具而变化
6、美之电可变电容器,出力稳定
7、美之电振荡器,频率更加稳定
设备应用:

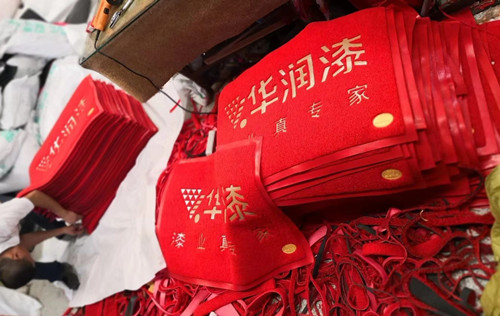

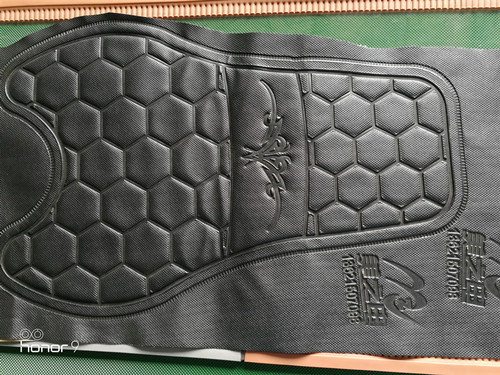

适用于PVC、TPU塑胶熔接或者含30%PVC混合塑胶材料均可加工焊接。适用范围:门口地毯、救生圈、广告地毯、电动车坐垫压花、摩托车坐垫压花、冰垫、拼色地毯压花、充气气垫等。
运用高周波热合机工作原理+气缸助力配合相应的高频模具瞬间对塑胶熔接一种工艺,特别适合大型面积的塑胶产品加工如电动车坐垫压花、拼色地毯压花、充气游泳圈、冰垫等。
设备型号 | KS-15KWAE KS-25KWAE | 设备功率 | 15KW 25KW |
高压输入 | 25KVA 35KVA | 震荡频率 | 13.56MHz |
电源电压 | 380V/50Hz | 加压方式 | 气动式 |
电子管型号 | 8T85RB 8T25RB | 机械活动行程 | 200mm |
上压板尺寸 | 1200*800mm | 工作台尺寸 | 1350*850 |
设备外观尺寸 | 3500*1860*2100 | 设备重量 | 2600KG |

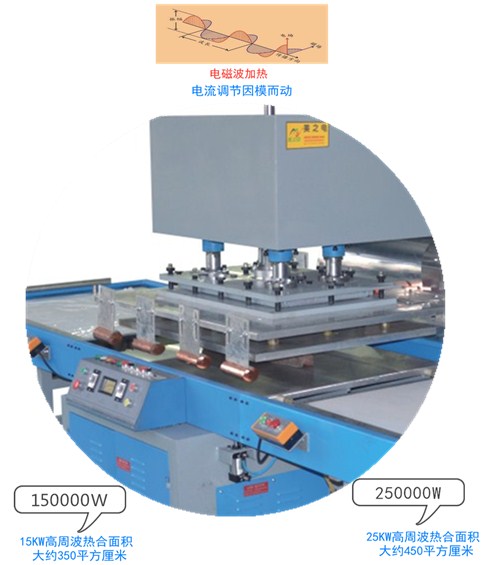

高周波热合机工作原理:被加工的PVC、TPU塑胶膜在高周波上、下电极之间通过电磁波渗透使塑料相互摩擦生热发生分子极性化现象,配合高周波模具加上一定压力就可以达到热合效果。
1、高频频率13.56MHz,符合行业标准
2、左、右滑台,可设置手动/自动
3、四导柱+铜导套定位,机头更摆动
4、整板激光切割,结实不变形
5、气缸安装板设计嵌入式焊接工艺
6、整机喷塑处理,外观更加大气
大功率高周波热合机主要配置:
1、电子管
精选8T85RB和8T25RB锦州华光电子管,同时可按照客户要求选择原装日本东芝电子管;电子管核心部件具有性能平稳可靠、低故障、节能安全等优点并台湾三巨散热风扇,出风大,噪音小。
2、火花管
精选俄罗斯5557闸流管配合美之电高灵敏的电路板系统,因电流过大、模具不平或者材料杂质等原因导致的打火能瞬间切断高压有效保护高频模具的烧坏。
3、变压器
精选干式变压器,具有抗短路能力强、维护工作量小、运行效率高、体积小、噪。音低等优点, 常用于防火、防爆等性能要求高的场所;安全,防火,无污染,可直接运行于负荷中心。
4、震荡桶
采用自主研发高频机震荡桶,频率稳定,出力强劲以及性能可靠;无锡金电电子设备有限公司根据不同产品、不同的机型以及不同的功率设计不同高频桶。
