大功率高频热合机设计四柱龙门式结构,可依需产品工艺量身定制设备不同功率、工作台尺寸及操作性能需求等;可设计油压系统或气压系统并运用电磁阀控制油气缸上下活动;A3整板激光切割,机架更加结实稳固,采用四导柱+上、下导套控制上压板的精度并运用手动/自动滑台操作,简单方便;双置后箱散热更好,维修方便。
大功率高频热合机(JD-50KWAF \ 75KWAF)
1、通过欧盟CE认证,安全、放心
2、电磁波泄露达到行业安全标准
3、中封式电磁阀,操作更加安全
4、自动过流保护+进口5557火花保护系统
5、一机多用,根据模具而变化
6、美之电可变电容器,出力稳定
7、美之电振荡器,频率更加稳定
设备应用:

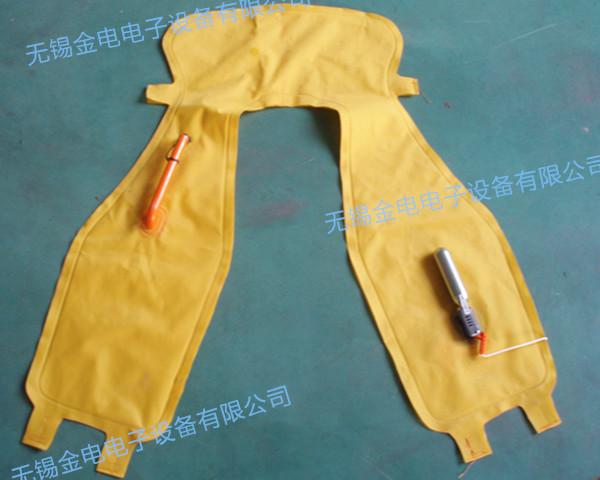

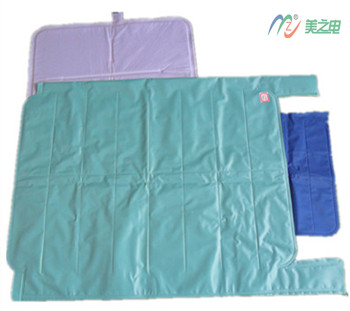

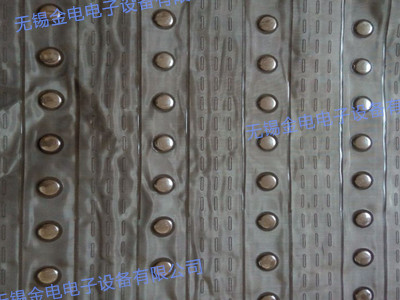

适用于PVC、TPU塑胶熔接或者含30%PVC混合塑胶材料均可加工焊接。适用范围:冰垫、地垫、地毯、褥疮气垫、充气床垫、充气船、冷暖床垫、玉石床垫、医用床垫、PVC防褥气垫、海绵床垫压花、儿童爬爬垫等。

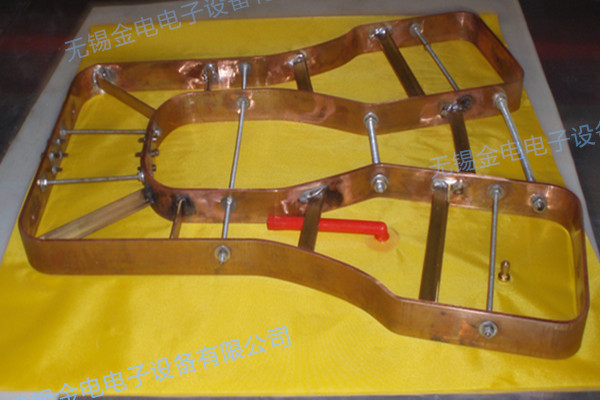

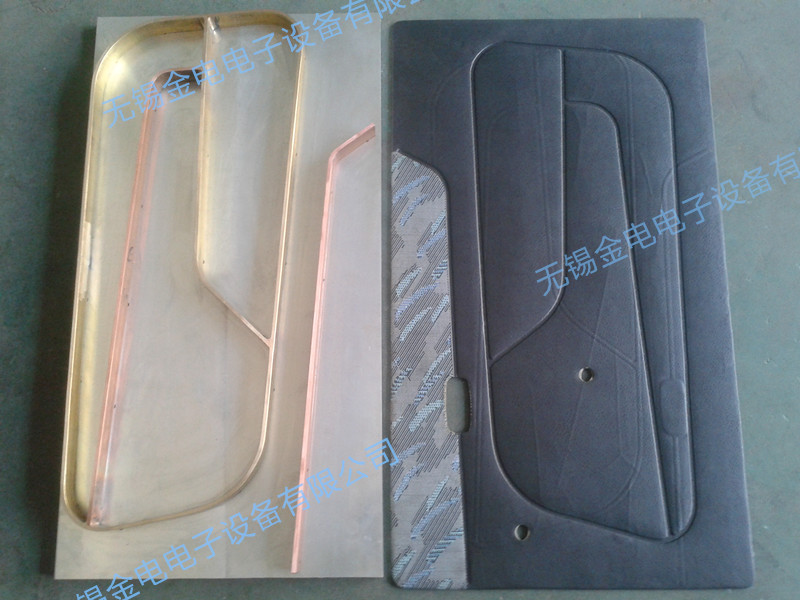

运用高频热合机工作原理+气缸/油缸助力配合相应的高频模具瞬间对塑胶熔接一种工艺,特别适合大型面积的塑胶产品加工如PVC卡通儿童爬爬垫、PVC冰垫(凉液垫)、褥疮床垫、玉石床垫等。
设备型号 | JD-50KWAF JD-75KWAF | 设备功率 | 50KW 75KW |
高压输入 | 75KVA 100KVA | 震荡频率 | 1356MHz |
电源电压 | 380V/50Hz | 加压方式 | 油压式/气动式 |
电子管型号 | 8T87RB 9T94RB | 机械活动行程 | 200mm |
上压板尺寸 | 1600*2200mm | 工作台尺寸 | 1600*2200mm |
设备外观尺寸 | 7500*5800*2300mm | 设备重量 | 4500KG |
高频热合机工作原理:被加工的PVC、TPU塑胶膜在高频上、下电极之间通过电磁波渗透使塑料相互摩擦生热瞬间发生塑料分子极性化现象,配合高频模具加上一定压力就可以达到热合效果。
1、高频频率13.56MHz,符合行业标准
2、左、右滑台,可设置手动/自动
3、四导柱+铜导套定位,机头更摆动
4、整板激光切割,结实不变形
5、气缸/油缸安装板设计嵌入式焊接工艺
6、整机喷塑处理,外观更加大气
大功率高频热合机主要配置:
1、电子管
精选9T94RB原装日本东芝电子管;电子管核心部件具有性能平稳可靠、低故障、节能安全等优点并采用水循环冷却工艺确保电子管寿命。
2、火花管
精选俄罗斯5557闸流管配合美之电高灵敏的电路板系统,因电流过大、模具不平或者材料杂质等原因导致的打火能瞬间切断高压从而保护高频模具的烧坏。
3、变压器
精选油浸式变压器,低压绕组除小容量采用铜导线以外,一般都采用铜箔绕轴的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
4、震荡桶
采用自主研发高频机震荡桶,频率稳定,出力强劲以及性能可靠;无锡金电电子设备有限公司根据不同产品、不同的机型以及不同的功率设计不同高频桶。
