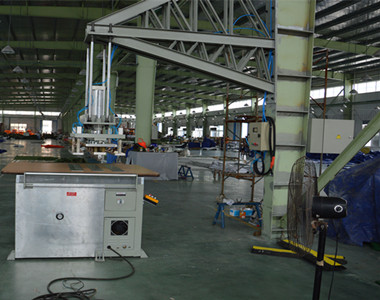

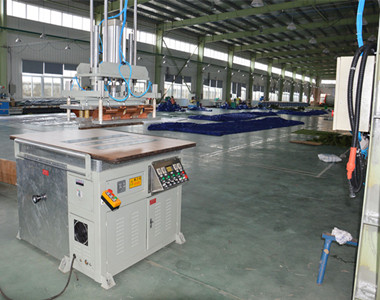

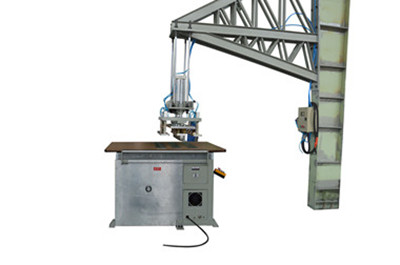

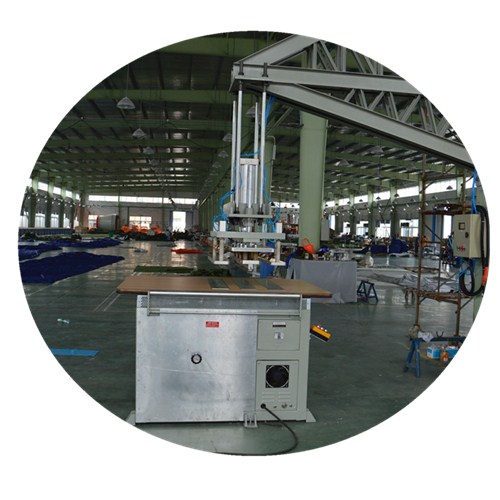

悬臂式高频热合机设计方形台桌+悬臂接地结构,根据大型膜材拼接工艺需求量身定制四周悬空,非常适合大面积膜材焊接要求并可依需产品工艺量身定制设备功率、工作台尺寸以及性能需求等;设计悬臂气压系统并运用电磁阀控制气缸上、下活动,采用四导柱+上、下导套控制悬臂精度并运用手动/自动操作,简单方便。
悬臂式高频热合机(JD-12KWXB JD-15KWXB)
1、通过欧盟CE认证,安全、放心
2、电磁波泄露达到行业安全标准
3、中封式电磁阀,操作更加安全
4、自动过流保护+进口5557火花保护系统
5、适合大面积膜材直线拼接
6、美之电可变电容器,出力稳定
7、美之电振荡器,频率更加稳定
设备应用:
适用于大型面积PVC、TPU塑胶熔接或者含30%PVC混合塑胶材料均可加工焊接。适用范围:篷布、帐篷、帆布、广告布、膜结构、篷房、沼气池、水池等。
运用高频热合机工作原理+气缸助力配合相应的高频模具瞬间对塑胶熔接一种工艺,特别适合大型面积的塑胶膜材加工如篷布、帐篷、帆布等。 设备名称:悬臂式高频机_悬臂式热合机
设备型号 | JD-12KWXB JD-15KWXB | 设备功率 | 12KW 15KW |
高压输入 | 20KVA 25KVA | 震荡频率 | 27.12MHz |
电源电压 | 380V/50Hz | 加压方式 | 气动式 |
电子管型号 | E3130RB 8T85RB | 机械活动行程 | 200mm |
上压板尺寸 | 定制 | 工作台尺寸 | 定制 |
设备外观尺寸 | 定制 | 设备重量 | 650KG |
悬臂式高频热合机工作原理:被加工的PVC、TPU塑胶膜在高频上、下电极之间通过电磁波渗透使塑料相互摩擦生热使塑料分子发生极性化现象,配合高频模具加上一定压力就可以达到热合效果。
1、高频频率27.12MHz,符合行业标准
2、四周无障碍,可设置手动/自动
3、双导柱+铜导套定位,接地机头更精准
4、整板激光切割,结实不变形
5、悬臂机头设计4根加粗螺杆悬吊更加稳定
6、整机喷塑处理,外观更加大气
悬臂式高频热合机主要配置:
1、电子管
精选E3130RB或8T85RB锦州华光电子管或者可按照客户要求选用原装日本东芝电子管;电子管核心部件具有性能平稳可靠、低故障、节能安全等优点并采用水循环冷却工艺确保电子管寿命。
2、火花管
精选俄罗斯5557闸流管配合美之电高灵敏的电路板系统,因电流过大、模具不平或者材料杂质等原因导致的打火能瞬间切断高压从而保护高频模具的烧坏。
3、变压器
精选纯铜防水干式变压器,故障底、性能可靠,确保设备输出电流稳定性。
4、震荡桶
采用自主研发高频机震荡桶,频率稳定,出力强劲以及性能可靠;无锡金电电子设备有限公司根据不同产品、不同的机型以及不同的功率设计不同高频桶。
