高频机/高周波火花过流保护维修方法

作者: 金电高频机厂家  来源: www.wxjindian.com  日期: 2024-04-12  人气: 248  【字体: T  T

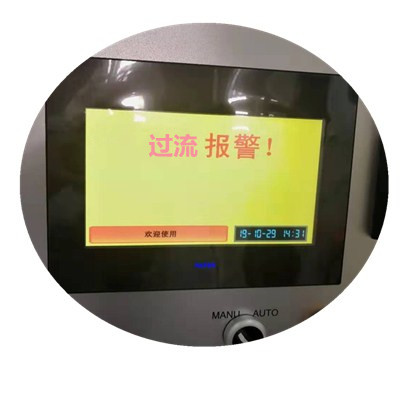

在日常使用高频机/高周波设备之前先了解使用说明书,按照使用说明对设备进行常规保养维护;如果长期没有得到有效保养,设备在使用过程中经常性出现火花过流报警,遇到这种情况通常都是设备内部灰尘较多导致故障发生,该如何排除这种故障呢?

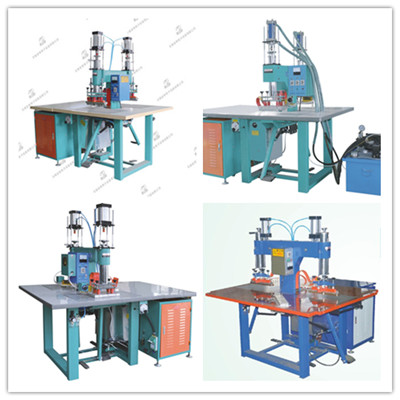

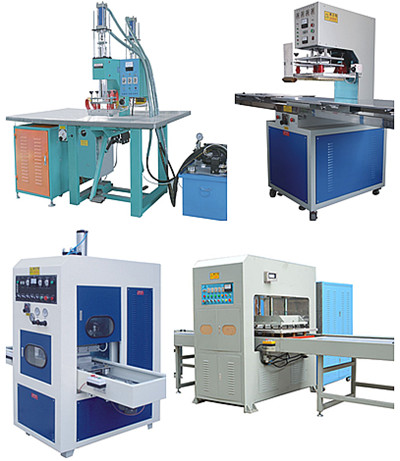

高频机图片 高周波图片

1、清洁:

可以用干气对设备内部进行全面清洁,特别是高频震荡桶内部的药深度清洁,确保没有任何杂质及灰尘存在,在清洁时务必先断开电源。

2、检查:

在清洁过程中眼睛要仔细观察零部件有无损坏现象,特别是电容、电阻等零部件位置。

3、检测

在清洁及检查后没有发现任何问题,我们可以先试一下空载电流是否正常,是否还存在过流火花的现象,如果此时未出现这类情况,说明机器基本可以正常使用。

分析其主要的原因有哪些?

1、高周波谐振腔(振荡桶)内打火:谐振腔(振荡桶)内打火的原因是由于谐振腔(振荡桶)内积尘太多或有杂物引起,先用干燥的压缩空气吹谐振腔(振荡桶),一般能解决问题;如不能解决太多或有杂物引起,决则应将谐振腔(振荡桶)的频率板拆下,检查谐振腔(振荡桶) 的内桶与外桶之间的间隙内是否有杂物并清洁;在高周波机的维修中此故障是常见的。

2、过电流火花保护(电流表指针大幅转动)出现过电流保护的情况有两个原因:

由于振荡桶内有杂物引起的短路出现过流保护;可参照振荡桶内打火的处理方法处理。

3、元器件损坏引起的过流保护:主要是由电子管短路、整流二极管损 坏及高压变压器损坏引起;两种过流保护可按“如何区分故障产生的部位”中的方法区分;

火花(过电流)保护(电流表指针小幅转动):出现此故障现象多为保护板有问题:

1)火花保护灵敏度是否调得太高;

2) 过流保护继电器并联的分流电阻是否开路或接触不良;

3) 振荡桶内是否有打火现象;

4) 发热管是否有漏电;

4、出现配电开关跳闸:出现此故障现象时应注意区分是有高频输出时跳闸还是无高频输出时跳闸。无高频输出时跳闸请检查灯丝变压器是否漏电、连接电缆是否有绝缘层破损漏电有 高频输出时跳闸原因是 1 整机工作电流偏大所致,造成原因有:

a 高频部分有严重短 路(包括电子管损坏),可参照过“电流保护”中的方法处理:

b 直流高压供电回路短路应检查 高压滤波电容是否击穿漏电、灯丝变压器的灯丝绕组是否对地漏电、电子管支架固定电容(高频耦合电容)是否击穿漏电、整流二极管是否有击穿短路现象;

c 高压变压器是否 对地击穿漏电、可断开整流板输出端试机:若故障存在则说明高压变压器损坏;若故障消失 则故障是后级电路引起;2 漏电开关自身原因:漏电开关的工作电流小于机器的输入电流;

b 漏电开关的抗干扰能差,受高频干扰而引起的误动作;

5、电子管好坏的判断方法在测试时请将(高压变压器的输入端处于断路状态):

1 将机器通 电,使电子管预热,用万用表测量阴极与栅极、阴极与阳极间的电压,正常时阴栅电压为 1.2~4V,阴阳电压为 3~6V;若电压为

0V,则说明电子管损坏;

2 断开栅极接线,将机器通 电,使电子管预热,用万用表测量阴极与栅极、阴极与阳极间的电阻,若正向电阻值为无穷大、反向较小则说明电子管正常,若正反向电阻值为无穷大或正反向电阻值都较小则说明电子管损坏;(说明:所用万用表为指针式,万用表型号不同所测值不同,上术数值仅供参考) 高频机也称高周波机但用途及功能相同可参考外观检查

1、观察电子管顶部的颜色正常的电子管,其顶部的颜色是银色或黑色。若顶部已变成乳白 色或浅黑色,则说明该电子管已漏气或老化。

2、观察管内是否有杂物轻轻摇动或用手指轻弹电子管玻壳,再上下颠倒几下仔细观察内是否有碎片、白色氧化物、碎云母片等杂物。若电子管内有杂物,则说明该管经过居中烈振动, 其内部极间短路的可能性较大。

 高频电子管用万用表测试方法:

 1、测量灯丝电压用万用表 R×1 档,测量电子管的两个灯丝引脚的电阻值,正常值只有几欧 姆。若测得阻值为无穷大,则说明该电子管的灯丝已断。

2、测试电子管是否衰老通过用万用表测量电子管阴极的发射能力,即可判断出电子管是否 衰老。测试时,可单独为电子管的灯丝提供工作电压(其余各极电压均不加),预热 2min 左右,用万用表 R×100 档,红表笔接电子管极阴,黑表笔接栅极(表内 1.5V 电池相当于给电子管加上正偏栅压),测量栅、阴极之间的电阻值。正常的电子管,栅、阴极之间的电阻值 应小于 3kQ。若测得电子管栅、阴极之间的阻值大于3kΩ,则说明该电子管需要更换。
