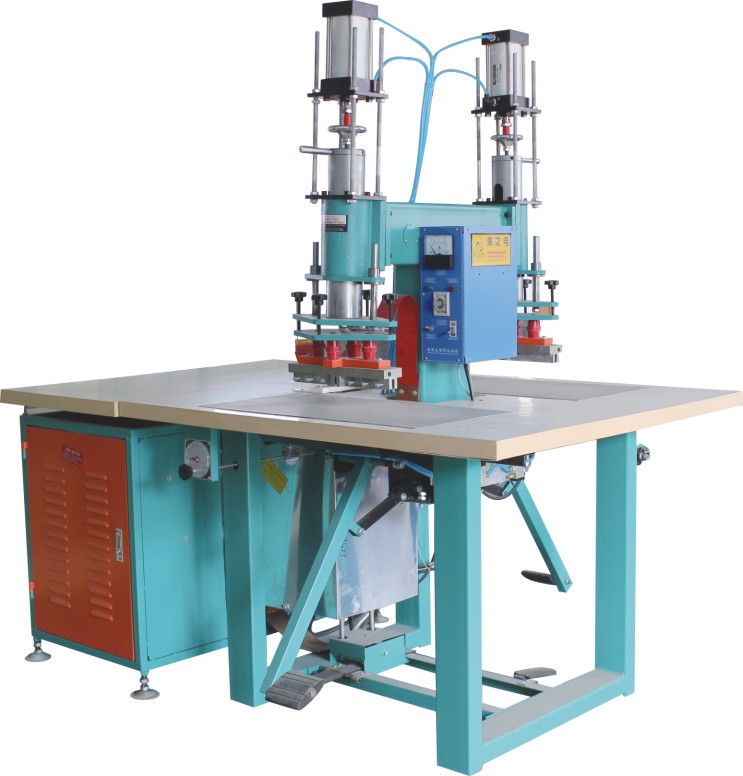

无锡金电电子设备有限公司专业研发高频机,高周波塑胶熔接机,塑料热合机设备有着十几年经验并对高频电子线路有着丰富技术,高频电路中的元件主要是电阻(器)、 电容(器)和电感(器), 它们都属于无源的线性元件。
一、高频电路中的元器件
1、电阻
一个实际的电阻器, 在低频时主要表现为电阻特性,但在高频使用时不仅表现有电阻特性的一面, 而且还表现有电抗特性的一面。 电阻器的电抗特性反映的就是其高频特性。

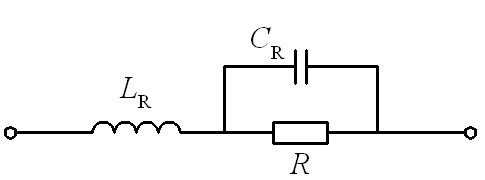

一个电阻R的高频等效电路如图所示, 其中, CR为分布电容, LR为引线电感, R为电阻。
通常,表面贴装电阻的高频特性好于金膜电阻,金膜电阻好于炭膜电阻,线绕电阻的高频特性最差。
2、电容

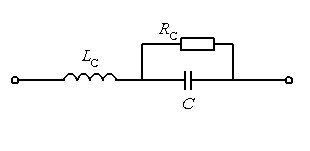

由介质隔开的两导体即构成电容。 一个电容器的等效电路却如图所示。 理想电容器的阻抗1/(jωC), 如图2-2(b)虚线所示, 其中, f为工作频率, ω=2πf。
高频电路中常常使用片状电容和表面贴装电容,因为其高频特性较好。
3、电感
电感的作用:谐振元件、滤波元件、阻隔元件。
电感的耗损:电感一般都是由导线绕制的,一般都有一定直流电阻,同时由于存在涡流、磁滞和电磁辐射等损失,所以电感就存在耗损。
品质因素:定义为电路中无功功率与有功功率之比,是专门用来描述电路的能量耗损的。
高频电感器与普通电感器一样, 电感量是其主要参数。 电感量L产生的感抗为jωL, 其中, ω为工作角频率。
