汽车内饰高频机模具_高周波治具设计技术资料

作者: 金电高频机  来源:   日期: 2015-06-23  人气: 4298  【字体: T  T

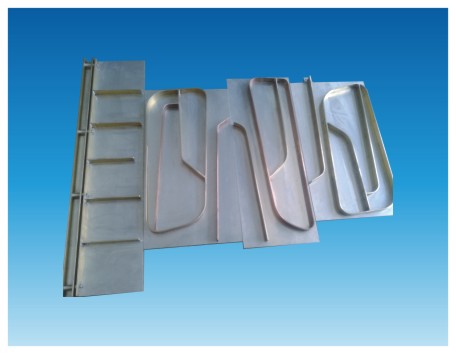

高周波模具_高频机模具
高周波模具
材料选材
  (一)高周波模具材质选择黄铜较好,比如(以车门板压纹铜模为例)
  铜模制作方式为:
  (1)依模具图申购所须的材料规格。(含铜片、固定器及铝板)
  (2)铜纳入后须加以整平。
  (3)依纸相关尺寸制作出所须的形状。
  (4拼接好模具工装再次需要经过CNC加工完成。(铜片的高度皆等高,平行度公差需在+-0.05㎜以内)。
  (5)制作车门板固定器A(固定器A为依据图面所给之尺寸)。
  (6)将成品图贴合在铝板上,再将所有的铜片依图面形状分别以固定器将之固定于铝板上。(固定器须于事前做妥统一规格)。
  (7)将固定器A也固定于铝板上以作为车门板尺寸之定位。
  (8)制作扶持器,上方贴泡棉,其高度约低于铜模面3-5㎜。
  (9)左右两端各制作一支手把分别固定于铝板上,以利于搬运。
  (10)再确认模具各部位尺寸是否正确。
  (11)试模(电流、压力、屏流会因模具之大小而有差异)。
  (二)汽车遮阳板模具(又分为外型全周熔断及下缘车缝仅上缘熔断两种)
  制作方式同为:
  (1)依模具图申购所须的材料规格
  (2)上下模板钻孔型削,上下模体外型以CAM程式转换型削后送外托工热处理HRC58度。
  (3)研磨后拼接完成
  (4)试模。
  (三)两段式(又称弹簧式)
  制作方式大致与一般熔断钢模相同,差别在于上模加装弹簧,先压料再熔断。
  (四)新三兴式
  制作方式为:
  (1)依模具图申购所须的材料规格。(含铜片及模板)
  (2)铜片纳入后须先整平。
  (3)将铜片依图面制作出所须的尺寸及形状。(此即为上下模体)
  (4)分别将上下模体锁固于上下模板。
  (5)形状尺寸以CAM程式转换,内外皆须型削。
  (6)组立&仕上。
  此方式之上模体为11制作,下模体则单边小0.2㎜,经试作后发现其成品外型残留毛边现象非常轻微,优于传统之作法,但其对加工精度的要求也较高。
