美之电工程师分析高频电路与低频电路之间差异
作者:
金电高频机
来源:
日期:
2017-04-01
人气:
6670
【字体:
T
T 】
高频机_高频电子电路运用
美之电工程师详细分析高频电路中的特征，为此针对低频率电路与高频电路作比较。如下图所示为低频率电路与高频电路的比较。图（a）为低频率电路，图(b)为高频电路。首先，说明信号的流通。由於在低频率电路的信号其波长较长，一般可以忽略时间因素。因此，振荡器的输出端舆放大器的输入端可视为同一信号。也即是，在低频率电路中的信号流通如箭头的方向所示，成为闭回路，此也称的为集中常数的考虑方法。而在高频电路中，由於波长较短，不可以忽略时间的要素。在同一时间的振荡器输出端，中途的电缆线上，放大器的输入端的信号就非同一信号，也就是说信号像电波一样传输着，这种考虑电路问题的方法称为分布常数。
一般地，在集中常数电路中的低频电路中，对於电缆线的限制较少，可以使用一般的隔离线，重视杂讯兴频率特性。而在分布常数电路中的高频电路中，为了不使信号发生传送路径上的失真，使用同轴电缆线，重视特性阻抗。
在放大器的输出端所连接的负载如下:
图1-(a)低频电路
图(a)低频率电路为定电压驱动……即使负载阻抗有变化，输出电压也一定，放大器的输出阻抗Zo舆负载的阻抗ZL的关系为Zo<ZL。
图1-(b)高频电路
图b高频电路为功率驱动……信号的单位为功率，从负载能够取出的最有效功率为在Zo=ZL状态下，也即是在阻抗匹配( Impendance matting)状态下。因此，低频率电路与高频的电路分析的考虑方法方法下一样:
公司地址：无锡市八士镇芙蓉工业园35号
公司名称：无锡金电电子设备有限公司
电话：13914117969 黄保华
网址：www.wxjindian.com
推荐资讯
/ Recommended News

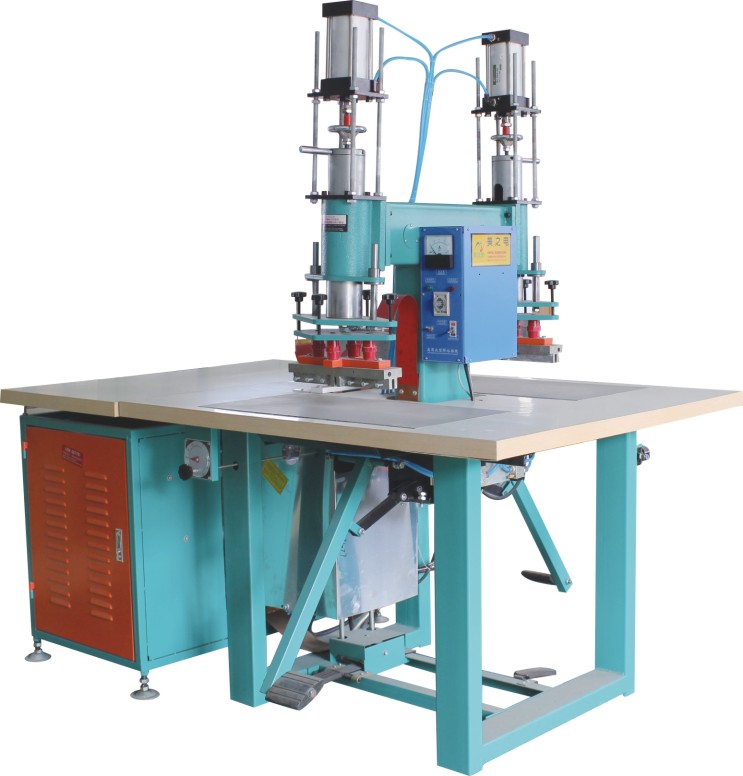

双头脚踏气动式高周波操作说明书
