高周波模具及高频机模具制作方法
作者: 金电高频机  来源:   日期: 2016-05-03  人气: 5441  【字体: T  T

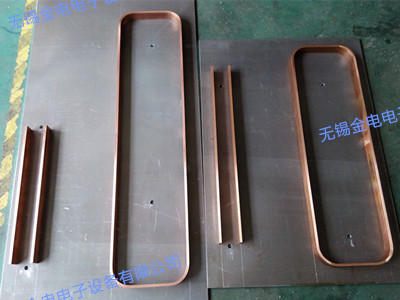

高周波模具_高频机模具

高周波模具又叫高频机模具,主要运用于高频机_高周波设备上一种包装治具,焊接各种形状花型都需要开具模具配合高频设备焊接完成的一种工艺;高频模具一般采用铜和铝等材料。
高频铜模具与高周波铝模具效果对比:
1、铜材质:导热效果好、散热效果强
2、
铝材质:导热效果比铜弱,散热效果更差
所以在制作高频机_高周波模具选择铜质材料为最佳
A制作高频模具程序如下:(汽车门板模具为例)
1)依模具图申购所须的材料规格。(含铜片、固定器及铝板)
2)铜片纳入后须加以整平。
3)依图面制作出所须的尺寸及形状。
4)加工所制作的尺寸形状之两面为平行。(铜片的高度皆等高,平行度公差需在+0.05㎜以内)。
5)制作车门板固定器A(固定器A为依据图面所给之尺寸)。
6)将成品图贴合在铝板上,再将所有的铜片依图面形状分别以固定器将之固定于铝板上。(固定器须于事前做妥统一规格)。
7)将固定器A也固定于铝板上以作为车门板尺寸之定位。
8)制作扶持器,上方贴泡棉,其高度约低于铜模面3-5㎜。
9)左右两端各制作一支手把分别固定于铝板上,以利于搬运。
10)再确认模具各部位尺寸是否正确。
11)试模(电流、压力、屏流会因模具之大小而有差异)。

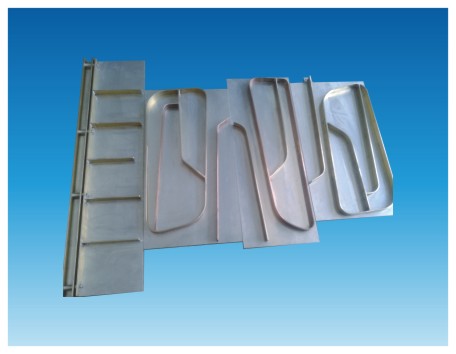

汽车门板压痕样品  汽车门板模具
B:制作切边型高周波模具要求遮阳板模具为例
1)依模具图申购所须的材料规格
2)上下模板钻孔型削,上下模体外型以CAM程式转换型削后送外托工热处理HRC58
3磨后组装成型
4)试模。
  遮阳板热合模具
总之在生产高频机模具_高周波模具时参考产品样品和客户提供图纸要求生产,根据实物11制作,选择铜质材料加工高频模具是最佳选择。

高频机模具-高周波模具别称
   高频压花模具汽车门板压痕模具高周波熔断模具高频雕刻模具压花模具吸塑封口模具汽车脚垫焊接模具高周波治具高频屏蔽模具高周波封口模具直刀模具热水袋模具、冰垫模具等。无锡金电与您长期建立互惠互利合作关系,共同谋求发展,欢迎各界新老客户前来考察,洽谈合作:13914117969
