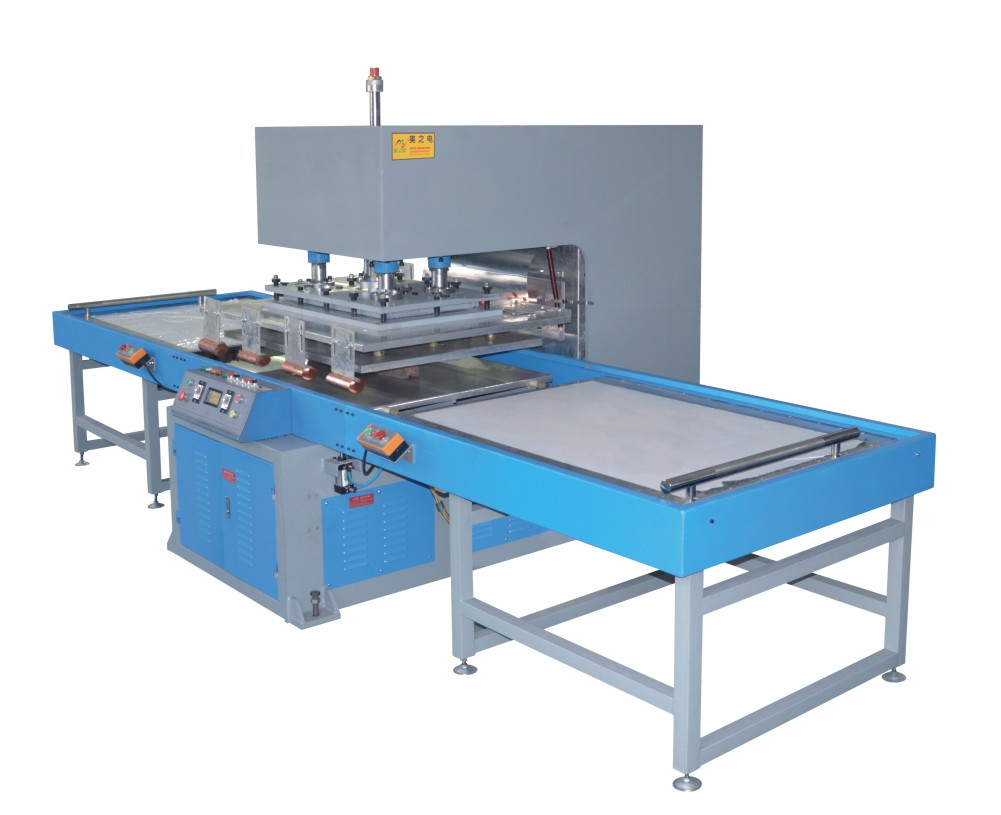

高频机_高周波塑胶熔接机
高频机又叫高周波塑胶熔接机，是利用高频电磁波瞬间熔化软性塑料瞬透加热原理，配合相应的高频模具加上一定的压力就可以达到熔接目的。在生产制造过程中高频电感起作非常重要的角色，高频电感主要用途可以参考本网站技术介绍。以下是在制作高频电感过程中的常见两种绕法，下面图（1）和 图（2） 的谐振线圈绕法，你认为哪一个更好，高频损耗会更小一些？
我先自己回答：图（2）会更好，我的理由如下：
图（1）中的匝间电容有这样的趋势或者规律：匝间电容越小越好，相对而言谐振电容越大些，匝间电容的影响就会相对小一些。也就是说，匝间最好不要有电容，能尽量把电容向线圈的两端“延伸”是最好不过的了。
图（2）高频电感绕线方法 蓝颜色相邻的线圈匝间，插入一匝红颜色线圈，这样兰颜色相邻之间的匝间电容基本为零。同理，红颜色相邻的线圈匝间，插入一匝蓝颜色线圈，这样红颜色相邻之间的匝间电容基本为零。
其结果是，红兰之间的匝间有电容存在，而所有相邻红兰线圈之间的电容，全是被迫“延伸” 到 1/2 整个线圈的两端上去，符合我上面的“延伸”原则。见图（1）的等效原理图（3）， 图（2）的等效原理图（4）
选择“美之电”旗下高周波机设备优点
无锡金电电子设备有限公司是一家专业生产、设计、研发、销售高频热合机、高周波塑胶熔接机设备为一体私营独资企业，在锡成立2003年并注册“美之电”商标，在同行业中颇有影响力，公司主要生产设备有：双头高频机系列--单头高周波系列--龙门式高频机系列--全自动高周波系列以及各种非标型高频机设备。
无锡金电企业所生产高频机设备在同行业中率先通过欧盟CE认证和同行业中首家拥有瑞士百超激光切割机、高精密CNC加工设备，拥有独立的开发能力和设计能力为不少大型企业研发生产高精密自动化高频机设备。
无锡金电企业郑重承若,凡从本公司正规渠道购买的相关高频机设备，本企业免费保修一年，终身保养等技术服务，公司以“顾客至上、诚信为本”经营理念一直服务于广大的新老客户。
注：想了解更多单头滑台高频机-滑板式高周波机相关信息请阅读相关介绍
