美之电告诉您高频机火花保护器回路的作用及原理
作者: 无锡美之电高频机厂家  来源:   日期: 2017-06-22  人气: 5654  【字体: T  T

高频机火花保护器_5557防打火系统
A:高频机火花回路的作用
1.高频机打火的影响:塑料在高频熔接时,偶尔会因灰尘、杂物、电流过大或者模具不平整等发生打火现象;当高压正极(模具)与接地负极(下平板/铝板)之间塑料被击穿时,造成的打火短路并使模具、物料、下平板(铝板)等烧坏;同时因电流的瞬间增强导致高频设备上(高压变压器、整流器、真空管、限流电阻)等高压元器件受负载加大很容易被烧坏或者减短寿命,物料严重烧坏而报废,浪费成本。
2.火花保护控制器的作用:当高频机发生打火现象时,火花保护器立即动作并以最快速度切断高压,从高频技术支持的角度至少可以保证以上的危害控制在最小范围内。

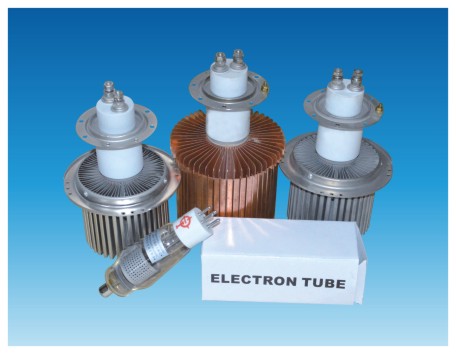

高频机火花保护器高频机火花管
                     【高频机火花保护器】                                                         【高频机火花管
B:高频机火花回路的原理:
1.火花管的结构:和高频电子管一样,火花管也是由灯丝、栅极、屏极三个电极组成。火花管底部有四个角,其中较粗的两个为灯丝引脚,较细的一个引脚为栅极,另2一脚为空闲。火花管顶部突出部分为极(屏极)
2.工作原理:火花管工作时灯丝(AC2.5V)提供自由电子,屏极加正高压(DC110V以上,5557管用1500-2000V),聚集正电荷。栅极上加信号电压(-DC48V左右),根据正电荷与负电荷互相吸引,负电荷与负电荷互相排斥的原理,阴极电子有向阳极流动的趋势,而栅极负电压起到控制作用,此时阴阳极之间无电流产生。栅极电压实际上就是加在模具(输出)与地之间的一个电压。胶布在熔着时,该负电压值不断减小,向0V接近,甚至当模具压到杂物或胶布被熔着击穿绝缘时,信号电压为0V,栅极失去控制能力,电子管灯丝和屏极导通,形成阳极电流,此时火花出现放电动作。
