高周波二极管被击穿现象?该怎么维修?

作者: 金电高频机厂家  来源:   日期: 2019-07-30  人气: 1402  【字体: T  T

     二极管由p型和n型两种半导体组成p-n结,当高周波待机时,二极管两边电流与电场漂移电流相等;当使用时,外界电场和自建电场的互相抑消作用引起了正向电流瞬间升压整流。

高周波二极管用途:
     二极管在高周波机器主要作用正向整流使变压器瞬间升压到上万伏的高压,自激高周波电子管震荡产生电磁波电场。反向整流通过电容+电感进行滤波传送给可变电阻。

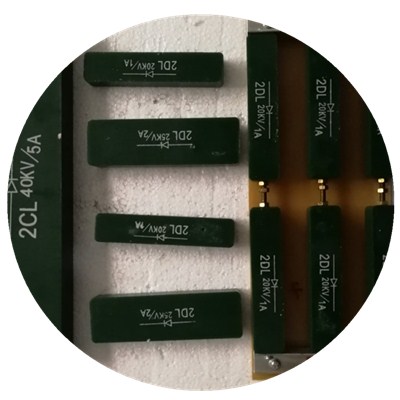

常见二极管图片:
    由于高周波机器功率不同使用的二极管型号不一样,美之电常用的二极管主要有1A、2A、5A等。

高周波二极管击穿现象:
1、设备在使用时候,观察电流表指针是否瞬间电流无从大
2、设备在使用时候,只要高压一接通,设备总闸就跳闸
3、设备在使用时候,接通高压后变压器发出嗡嗡的声音后关闭电源用手摸变压器表面是否发热现象。

二极管检测设备:
 1A、2A二极管可以采用南京科华万用表测量,打到电阻档x10K档位上进行二极管测量,遇到A培功率大的二极管可以采用摇表检测。

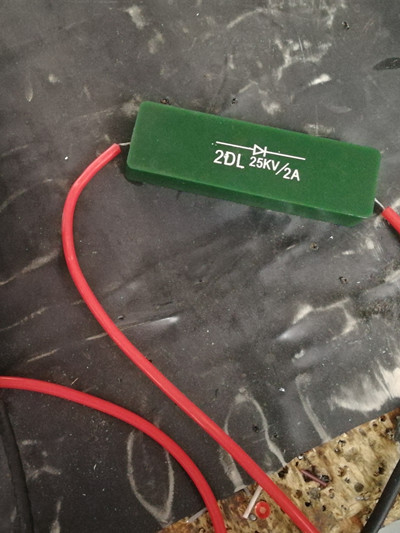

高周波二极管检测表

二极管测量方法:
    把南京科华万用表旋转到二极管X10K档位,用测量笔针交叉分别对2A二极管进行检测,二极管正常情况下:第一种测量阻值在几百欧,第二种交换指针测量无限大;如果二极管被击穿使用万用表交叉都显示无从大。

高周波二极管测量方法

二极管击穿的原因:
1、高压变压器三相输出的电压不相同
2、高频滤波不够完善
3、二极管选型不匹配
     如何排除二极管击穿现象,美之电经过17年高周波制造经验告诉您,需要排除这种现状根据目前烧二极管的原因进行分析,如果遇到变压器输出电压不相等,只能请厂家进行高压变压器的更换或者找变压器厂家检测后去减少或者增加线圈的匝数;如果是高周波滤波不彻底的话可以在二极管两端各增加一个电容;如果因为设备功率大二选择二极管A培太小,这样只能更换大一号二极管。

文章推送:高频机故障维修及原因分析-美之电
