8KW双头高频机基本介绍

作者: 金电高频机厂家  来源:   日期: 2019-09-04  人气: 869  【字体: T  T

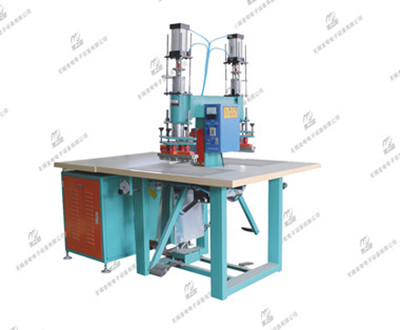

  8KW高频机隶属无锡美之电厂家生产的标准型双头高频机系列里面一款功率为8000W脚踏气动式高频机器,依需定位要求高的塑胶热合工艺量身设计,脚踏杠杆原理定位精准非常适合压花以及各种塑胶产品熔接。

1、8KW高频机工作原理
  高频机属于高频介质加热设备,其工作原理是介质塑料在高频电场的作用下发生分子极化现象,并按电场方向排列,因高频电场以极快的速度改变方向,则介质塑料就会因介电损耗而发热;把聚氯乙烯PVC等塑胶置于电极之间并施加一定的压力,配合相应的模具,当模具把塑胶加热至熔化变形后再冷却一段时间,则塑胶可保持这种变形,利用这一特点可实现高周波熔接成型,如果两块或者两块以上的塑胶加热至熔接状态,冷却后并牢牢地熔接在一起,利用这一点可实现高周波焊接。

2、8KW高频机基本特点
2.1 高频频率27.12MHz,符合国际标准
2.2 双头脚踏杠杠原理,交替使用
2.3 四滚珠卡槽定位,机头不易摆动
2.4 工作台铸铝结构,导热性更佳
2.5 工作台实心缝纫机木板

3、8KW高频机最大优势
3.1 通过欧盟CE认证,安全、放心
3.2 电磁波泄露达到行业安全标准
3.3 脚踏定位+气缸助力,定位方便
3.4 自动过流保护+火花保护系统
3.5 定制不同形状模具可生产不同产品

4、8KW高频机行业应用
适用于PVC、TPU塑胶熔接或者含30%PVC混合塑胶材料均可加工焊接;适用范围:皮革压花、防水鞋套、气囊袋、卷帘门、刀刮布、充气气枕、立体包装袋以及充气气嘴热合。

5、8KW高频机基本参数

设备型号

KS-8000F/S  KS-8000T/S

设备功率

8KW

高压输入

13KVA

震荡频率

27.12MHz

电源电压

380V/50Hz

加压方式

气动式

电子管型号

7T69RB

机械活动行程

10mm

上压板尺寸

30*320/150*280mm

工作台尺寸

350*700mm

设备外观尺寸

1700*1140*1700mm

设备重量

320KG


6、8KW高频机安装方法
6.1 螺丝连接:机箱与机架组装,首先把机箱电容片位置套入机架护罩内,观察护罩两侧螺丝孔与震荡桶两侧螺丝孔对齐并用M4自攻螺丝拧紧,护罩中间VC板引出铜皮与电容片引脚连接,震荡桶接地宽铜皮与机脚接地。
6.2 控制线连接:正确插入矩形插座连接头并用卡扣锁紧,矩形插座引出接地线用M5蝴蝶螺丝锁紧,火花感应线对应卡槽插入即可,如果设备有电加热功能需要连接加热电源线220V。

8KW双头高频机电子管安装图

6.3 安装电子管:将电子管放入震荡桶中间管座内并调整灯丝连接线位置,把灯丝铜带用2把M10扳手拧开电子管灯丝螺母并安装铜带后上下扳手拧紧;电子管栅极连接栅极铜片并用M4螺丝固定。
6.4 安装气管:从空气压缩机连接M8气管直接插入双头高周波塑胶熔接机机脚上二联件插口上即可
6.5 连接电源本机需要连接三相五芯电缆线,电线6平方,空气开关双头5KW用32A空气开关;双头8KW用60空气开关。注意:不能使用漏电保护器。

7、8KW高频机使用方法
7.1 接通电源,打开电源开关,电源指示灯亮。
7.2 接上气源,检查压力表0.4一0.5MPa。再打开气压开关。
7.3 加工前,先将模具预热5分钟。
7.4 根据焊接材料确认模具须加热时,可把模把上方的温度开关设定到所需值。
7.5 先将匹配器的红色指针归零后,熔接时再增加刻度。
7.6 模具放入模把中,调整其水平,可放入0.05mm的薄纸左右试拉。
7.7 依各种加工物需求不同,底板需有一层绝缘材料。如:绝缘纸、绝缘板、铁氟龙。
7.8 模具水平调整正确后,再放入加工物,右脚压模,并调整定位点。
7.9 先设定熔接时间1s,右脚先压模,左脚踏电。
7.10 视加工物需要,可调整匹配器刻度,使熔接电流增加。
7.11 对熔接PVC料和特殊硬壳真空罩或其他须加热的加工物,须调节温度开关使模具加热到设定温度。
7.12 操作时切勿使上、下电极直接接触,以免因短路而损坏机件。
7.13 熔接时,严禁用手接触二极管、导电片和模具,以免烧伤皮肤。
7.14 火花超荷灯亮时,检查模具及皮料或绝缘纸有无碳化物,或检查匹配器调整得是否得当,或进行机内零部件检查。
7.15 停机时,首先关闭控制箱上的电源开关,待冷却风机将电子管上的温度降低后,再拉下刀闸。

8、8KW高频机注意事项
8.1 焊接过程中双头请勿触摸红色警示部位及模具焊头部位(以免发生烧伤)
8.2 产品定位时千万不要采左脚高频开关(注意双脚操作顺序,以免气缸下降压伤手)
8.3 高频操作过程中出现模具打火后一定采用酒精把模具清洗干净,绝缘膜更换
8.4 高频机在使用过程中闲杂人员请勿靠近本机,以免发生危险

9、8KW高频机常见故障
9.1.1  电子管故障:1、电子管不亮: ①灯丝变压器没有电压输出

                                                        ②电子管灯丝断开

                                                        ③电子管顶端灯丝线螺丝没有拧紧

9.1.2 电子管栅极、阳极故障表现:  ①接通高频后电流表指针摆到底马上回来

                                                        ②接通高频后电子管内胆里面闪白光

                                                        ③高频接通后一切正常,没有之前出力大

9.2 电容故障:1、电容击穿:        ①接通高频后电容出现冒火现象

                                                       ②高频无法正常使用,电流表一动就回来

9.3 电阻故障:1、限流电阻击穿:   ①高频无法正常使用,接通高频立马上升

                                                        ②过流继电器不起作用,更换继电器

                        2、栅极电阻故障:    ①高频电流表不工作

9.4 二极管故障:1、整流器短路:   ①接通高频立马跳闸或者高压变压器发热

9.5 高压变压器故障:1、变压器冒火  2、立马跳闸   3、电流表一工作就回来

9.6 接触器故障:1、接触器线圈烧坏 ①接触器不吸合,无高频电流输出

                           2、接触器触点损坏  ①高频电流不稳定,时高时低

                                                           ②高频电流跟之前一样,就是焊接不牢产品

                                                           ③触点故障,属于缺项工作

                                                          ④接触器侧面触点故障,出现火花保护不起作

9.7 时间继电器故障:1、时间制不亮灯原因  ①继电器不工作,无高频输出

                                                                      ②脚踏行程开关损坏,无高频输出

10、8KW高频机维护保养
10.1 振荡器每月定时清理灰尘及散热风机,以免造成电子管因散热不足引起烧坏及灰尘造成高频跳火。
10.2 每月定时对机箱元器件进行气枪清理干净
10.3 使用电源电压是否达到机器功率要求,否则机器出现稳定差现象。
10.4 机械部分每个轴接、轴承、T型头(T型机)内外管做到每周清尘、加油。检查因机械性热运动造成螺丝松掉及时给予坚固。
10.5 气动元件应定时排水及加油(机油)。
10.6 整机不用时应拔掉电源、放于干燥处存放,以免造成高压部份受潮。

文章推荐:双头高频机使用说明书
