双头脚踏高频机视频安装方法

作者: 金电高频机厂家  来源: www.wxjindian.com  日期: 2020-11-25  人气: 318  【字体: T  T

关于双头脚踏高频机安装方法可参考以下步骤:

高频机安装照片

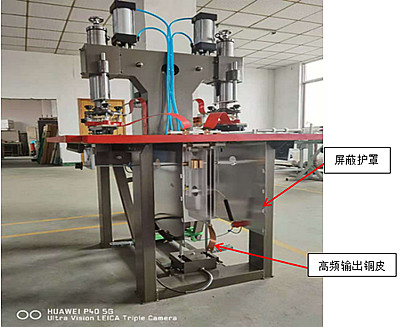

1、主机架结构:

高频机视频安装照片

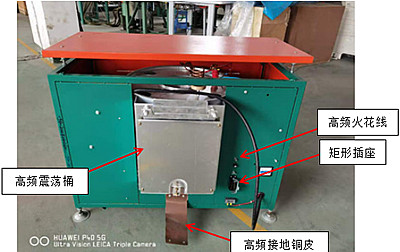

2、电箱结构:

3、主机架与电箱连接:

将电箱高频震荡桶套入主机架屏蔽护罩内,(注意:屏蔽护罩两侧的长型孔与震荡桶两侧孔位对齐)。

4、安装屏蔽护罩螺丝:

护罩与震荡桶螺丝孔对齐后采用自攻螺丝加垫片上紧。(注意:两侧都要把自攻螺丝上紧)

5、安装接地铜皮螺丝:

将电箱高频接地铜皮与主机架连接。(注意:在护罩下方主机架机脚上有预留接地铜皮螺丝孔)

6、安装高频输出铜皮螺丝:

将护罩内高频输出铜皮与震荡桶引勾螺丝连接并采用M10铜螺丝用扳手拧紧(注意:高频输出铜皮不能碰到任何金属)

7、安装火花线:

将主机架屏蔽护罩上火花线与电箱火花插座连接(注意:火花插座有卡扣,对准卡扣插入)

8、安装矩形插座及屏蔽地线:

将主机架上的矩形插座与电箱上矩形插座连接卡扣即可并把屏蔽地线连接电箱机壳螺丝上即可(注意:矩形插座插反方向无法插入)

9、安装电子管:

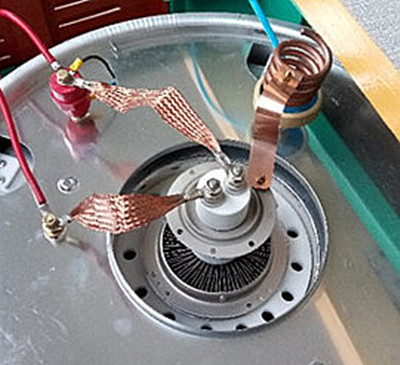

高频机电子管安装图

将电子管放入高频震荡桶中心位置,灯丝连接线无正反,但是不能挨着。参考安装图片。

10、安装模具:

把模具安装到主机架的模具夹内并通过模具调节水平方法把模具调平即可。

11、检查:

把所有安装位置都再次检测一遍,如果没有任何问题开机。

12、测试:

开机后先预热5分钟,待时间到位后脚踏高频开关观察电流表指针是否在0.2A,电流表指针正常说明机器安装完成。
