高频机高压直流电源的优缺点

作者: 金电高频机厂家  来源:   日期: 2019-09-07  人气: 1133  【字体: T  T

  无锡美之电厂家非标定制高频机17年,运用高压桥式整流中的直流电源因输出功率大,工作效率高,所以采用电感和电容滤波让其输出电压纹波和电流纹波就可以达到非常小优势,为了表征各种电压或电流波形的好坏,一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。

  在高频机高压直流电源之中,电压或电流的幅值和平均值最直观,因此,我们用电压或电流的幅值与其平均值之比,称为脉动系数S;也有人用电压或电流的有效值与其平均值之比,称为波形系数K因此,高频电压和电流的脉动系数SvSi以及波形系数KvKi分别表示脉动系数S和波形系数K都是表征电压或者电流好坏的指标,SK的值,显然是越小越好。SK的值越小,表示输出电压和电流越稳定,电压和电流的纹波也越小。

高频机高压直流电源的优点和缺点

1 高频机器高压直流电源优点

半桥式变压器高压直流电源运用两个开关管轮流交替工作,相当于两个高压直流电源同时输出功率,其输出功率约等于单一高压直流电源输出 功率的两倍。因此半桥式变压器高压直流电源输出功率很大,工作效率很高,经桥式整流或全波整流后,输出电压的电压脉动系数Sv和电流脉动系数Si都很小,仅需要很小的滤波电感和电容,其输出电压纹波和电流纹波就可以达到非常小。

2 高频机高压直流电源优点

半桥式变压器开关 电源两个开关器件的工作电压只有输入电源Ui的一半,其最高耐压等于工作电压与反电动势之和,大约是电源电压的两倍,这个结果正好是推挽式变压器高压直流电源 两个开关器件耐压的一半。因此,半桥式变压器高压直流电源主要用于输入电压比较高的场合,一般电网电压为交流220伏供电的大功率高压直流电源大部分都是用半桥式 变压器高压直流电源。

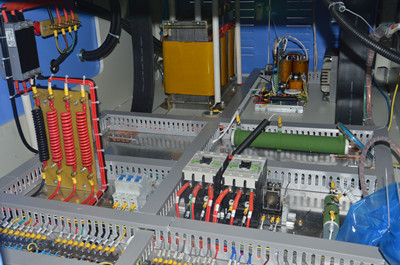

大功率高频机高压整流变压器

3 高频机高压直流电源优点

对于小功率高频机高压直流电源变压器的线圈绕制多少带来一些方便但对于大功率高频机高压直流电源变压器的线圈绕制没有优势,因为,大功率高压直流电源变压器的线圈需要用多股线来绕制。

4 半桥式变压器高压直流电源缺点

主要是电源利用率比较低,因此,半桥式变压器高压直流电源不适宜用于工作电压较低的场合。另外,半桥式变压器高压直流电源中的两个开关器件连接没有公共地,与驱动信号连接比较麻烦。

5 高频机高压直流电源的缺点

当两个控制开关K1K2处于交替转换工作状态的时候,两个开关器件会同时出现一个很短时间的半导通区域,即两个控制开 关同时处于接通状态。这是因为开关器件在开始导通的时候,相当于对电容充电,它从截止状态到完全导通状态需要一个过渡过程;而开关器件从导通状态转换到截 止状态的时候,相当于对电容放电,它从导通状态到完全截止状态也需要一个过渡过程。当两个开关器件分别处于导通和截止过渡过程时,即两个开关器件都处于半导通状态时半导通状态时,相当于两个控制开关同时接通,它们会造成对电源电压产 生短路;此时,在两个控制开关的串联回路中将出现很大的电流,而这个电流并没有通过变压器负载。因此,在两个控制开关K1K2同时处于过渡过程期间,两个开关器件将会产生很大的功率损耗。为了降低控制开关过渡过程产生的损耗,一般在半桥式高压直流电源电路中,都有意让两个控制开关的接通和截止时间错开一小段时间。

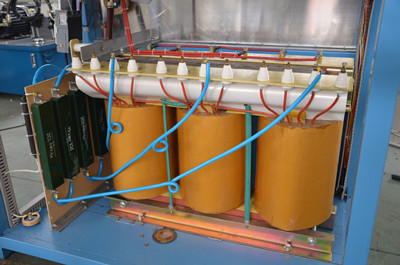

全自动高频机高压整流变压器

6 高频机高压直流电源缺点

开关器件的耐压要求比双电容半桥式变压器高压直流电源的耐压高。

文章推送:高周波二极管被击穿现象?改怎么维修。
