美之电厂家双头高频塑料热合机电路图

作者: 金电高频机厂家  来源: www.wxjindian.com  日期: 2020-05-26  人气: 4931  【字体: T  T

  双头高频塑料热合机电路图是很多老铁们一直都想要一份设备维修接线图,江苏高周波厂家为用户需求今天拱让出美之电生产双头脚踏气动式机器,型号KS-5000F/S及KS-8000F/S设备相关接线图纸,老铁们注意了,这份图纸指针美之电机器,其它厂家机型谨慎操作,仅供参考。

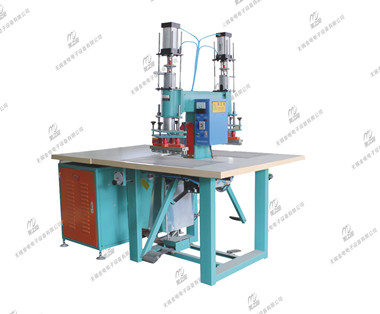

高频塑料热合机电路图

双头脚踏高频塑料热合机控制箱电路图

双头高频塑料热合机电路图

双头高频塑料热合机机箱电路图

首先我们简单了解一些这款高频塑料热合机主要有哪些零部件组成,并熟悉各个零部件之间用途,方便日后维修。咨询热线:13914117969

1、电子管:安置在机箱震荡桶中心位置,通电时会发亮物体,本机核心零部件;

2、接触器:安置在灯丝变压器上面三相吸合开关;

3、整流器:安置在高压变压器侧上位6根绿色陶瓷整流器;

4、时间制:安置在控制电箱内调整焊接时间长度零件,左右各一个;

5、脚踏开关:安置在脚踏踏板及顶杆交汇电控盒内;

6、高压变压器:安置在机箱一侧独立大变压器;

双头高频塑料热合机细节图

7、灯丝变压器:安置在机箱一侧靠右小变压器,提供电子管灯丝电压;

8、可调电阻:安置在灯丝变压器左边,锁定高频电流大小

9、栅极电阻:安置在大圆桶侧面绿色陶瓷电阻,控制电子管栅极;

10、电容:安置在大圆桶底部两个,顶部1个;8KW顶部5个

11、电磁阀:安置在机架木板铁梁架上,左、右两个电磁阀。

12、AC110V/DC110V/DC6V继电器:从左到右是AC110V,控制电路继电器;中间是DC110V,控制火花继电器;右边是DC6V,控制过流继电器。

13、风扇:安置在大圆桶底部,主要提供电子管扇热

14、电源开关:安置在控制箱上电源开关,双联开关。

15、气动开关:安置在控制箱上气动开关,左右各一个,分别控制左右气缸;

熟悉以上高频塑料热合机设备15个零部件用途,对维修这款设备就不是什么难事,总之用户要勤动手都可以解决常见故障。咨询热线:13914117969

 相关资讯:双头脚踏高频机安全操作说明
