了解基础高周波机器电路入门学-美之电维修部

作者: 金电高周波厂家  来源: www.wxjindian.com  日期: 2020-06-02  人气: 1139  【字体: T  T

  基本的高周波机器电路图怎么看?这是很多高周波机器维修新手非常想知道的问题,其实要看懂高周波机器电路图并不难,需要了解一下高周波机器电路图的基本特点与识读方法基本就可以入门了,这里说的只是入门,因为各个厂家高周波机器的电路图标注方法并不一样,但大部分还是有相同的地方的,所以我们要从最基本的高周波机器电路图入门入手,才能学习分析更复杂的高周波电路图。

高周波机器电路图识读方法

1、三个掌握要点

01 掌握各种机器的电路图中图形意义、标注规则、符号含义和使用方法等,记不住不要紧,但要看着电路图能找到对应元件。

02 掌握一定的电气系统的工作原理,尤其是电气元件的电路输出和输入。

03 掌握承修高周波机器的电器布置情况。

2、一种两路的技巧

01一种机型

精心分析一种机型的典型电路,掌握各个系统之间的接线特点和规则,进而了解一个高周波机器厂家电路特点。

02 两路理顺

第一,顺向:从总电源找到高压变压器二极管正极和负极,顺着电路,流向找从二极管正极出发到震荡桶电容滤波再到高压电子管,二极管负极到可调电阻到电流表到接地。

第二,逆向:逆着电流表方向从可调电阻到二极管负极到高压变压器;从电子管到电容滤波到二极管正极到高压变压器到接触器到总电源。

选择一种路径或者两种路径结合的方法去理顺,善于将一个复杂的高周波回路简化,这样有利于快速理清高周波机器电路结构。

高周波机器电路图的基本特点

电路图通常可以看做3个部分来阅读处理,最上面、最下部和中部。

  最上面部分为控制面板电路,其中标明了下降时间、熔接时间、定型时间、上升时间位置及电流表显示、自动/手动、高周波开关及按钮、指示灯等。中间部分是高周波机器上的电气元件及连线。最下面的高压控制电路,包括高压变压器、二极管、震荡桶、电子管等位置。

01电路图最上部

如下图所示,在美之电高周波机器电路图中,控制面板置于最上部。

高周波机器控制面板

02电路图最下部

如下图所示,高压控制电箱最下部,用图中最下面一条导线表示。

高周波机器高压控制电路

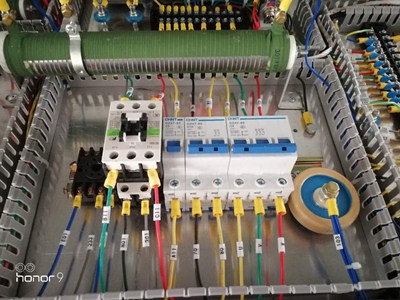

03中间部分

如下图所示,美之电高周波机器电路图中,中间部分是设备的电气元件及连线。

高周波机器控制电路

04电流路径

电流方向基本上是从上到下,电流流向为电源正极→保护装置→开关→用电器→搭铁→电负极,形成简明的完整回路。相关文章资讯:高周波电路图维修讲解技巧
