高周波机常见故障分析与维修排除法
作者:
金电高频机
来源:
日期:
2016-12-17
人气:
10341
【字体:
T
T 】
简单掌握高周波机设备检修方法和故障排除法

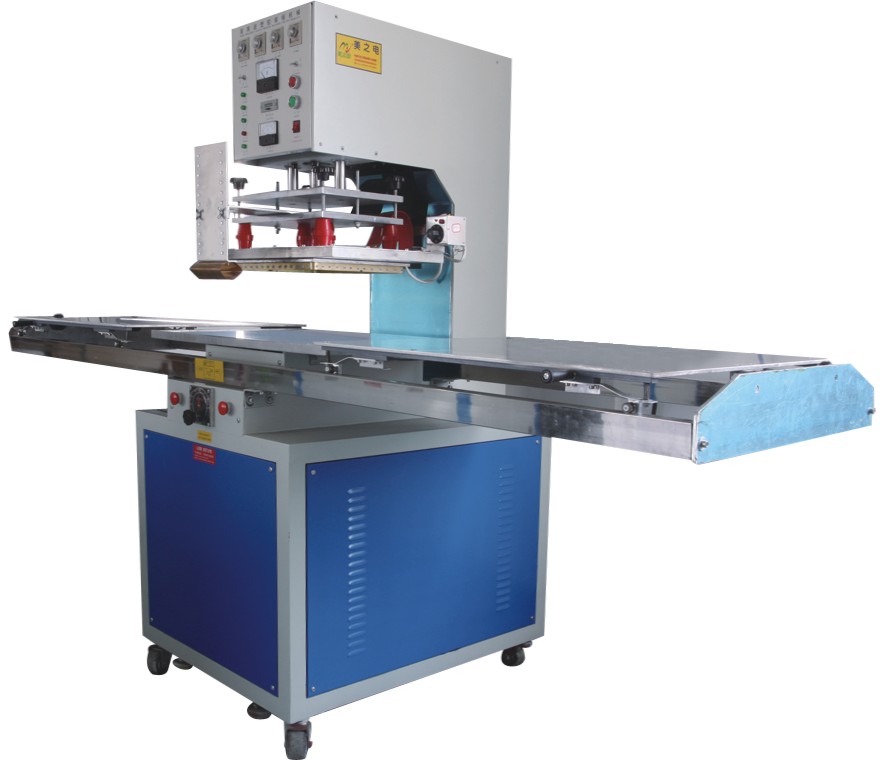

无锡金电电子设备有限公司生产单头推盘式高周波机设备，在日常使用过程中简单掌握高周波机故障排除及维修方法：
|
序号 |
故障现象 |
检查步骤 |
检查方法 |
|
1
|
风机不运转 |
1.输入电源线松脱或缺相
|
1.测量输入电压是否正常
|
|
2.风机损坏 |
2.检查风机线圈是否烧坏,风叶转动是否灵活 |
|
2
|
机头不能下降
|
1.下降时间制损坏 |
1.更换下降时间制 |
|
2.气缸损坏 |
2.直接接气源看是否正常推出与收回,否则更换气缸 |
|
3.电磁阀损坏 |
3.更换电磁阀 |
|
4.继电器损坏 |
4.更换继电器 |
|
3
|
当高周熔接时,电流立即切断且机头也立即上升,同时过流/火花指示灯闪亮
|
1、模具跳火保护 |
1.检查模具是否烧坏
|
|
2.输出电流过大 |
2.调节功率输出调节旋钮,减小熔接电流 |
|
3.火花保护器损坏 |
3.检查火花对地负压是否低于25V |
|
4.输出电容片短路 |
4.检查电容片是否短路 |
|
5.高压对地短路 |
5.检查高压铜片和300P电容是否烧坏 |
|
6.电子管损坏 |
6.更换电子管 |
|
4 |
超过设定电流值，设备不能自动切断高周输出 |
1.过流保护继电器损坏 |
1.更换继电器(DC 6V) |
|
2.可变电阻(25W 10欧)烧坏 |
2.测量电阻是否损坏,如有损坏更换 |
|
5 |
模具跳火 |
1、输出电流调节得过大 |
1.减小输出电流 |
|
2、下降延迟时间过短 |
2.加长下降延迟时间,保证上模可靠紧压产品 |
|
3、上模与下模不平行 |
3.重新调节上下模具的平行度 |
|
4、气压不足 |
4.正常气压为4—6KGf/c㎡ |
|
6 |
无高周输出 |
1、灯丝变压器损坏 |
1.灯丝变压器输入380V,输出为6.3V,测量是否正常 |
|
2.高压变压器损坏 |
2.更换高压变压器 |
|
3.栅极电阻烧坏 |
3.测量栅流电阻是否正常 |
|
4.电子管损坏 |
4.更换电子管 |
|
7 |
熔接动作完成后机头不能正常上升 |
1.上升时间制损坏 |
1.更换时间制 |
|
2.继电器损坏 |
2.更换相应的继电器 |
|
3.电磁阀损坏 |
3.更换电磁阀 |
|
4.气缸损坏 |
4.直接接气源看是否正常推出与收回,否则更换气缸 |
（声明：以上故障检修方法只适合无锡金电电子设备有限公司单头推盘式高周波机，仅供参考）
