转盘式高周波热合机/高周波机设计C型手动旋转式操作,占地面积少且只需要一个人操作,根据吸塑包装流水线作业需求量身定制,操作方便简单;采用亚德客中封电磁阀由延时、熔接、定型、上升时间控制气缸上、下运动,上压板利用两根导柱配合上、下导套控制机头精准度;转盘中心轴设计加长加粗导柱,旋转轻松灵活。

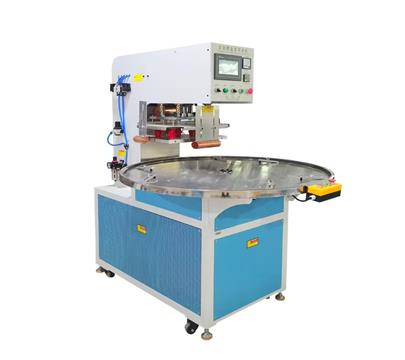

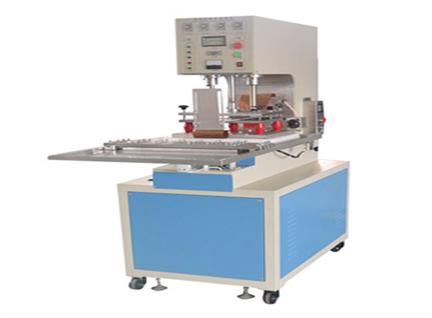

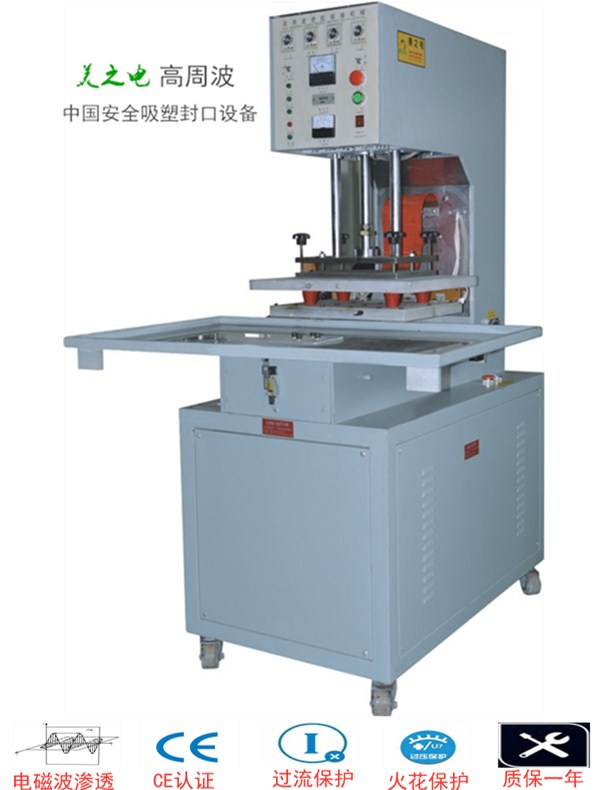

单头转盘式高周波热合机图片(KS-5000A KS-8000A)

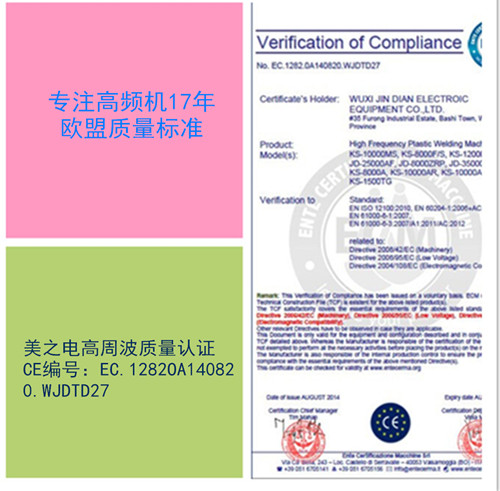

1、通过欧盟CE认证,安全、放心
2、电磁波泄露达到行业安全标准
3、中封式电磁阀,操作更加安全

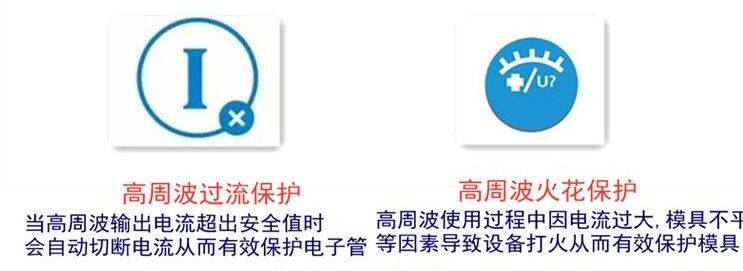

4、自动过流保护+进口5557火花保护系统

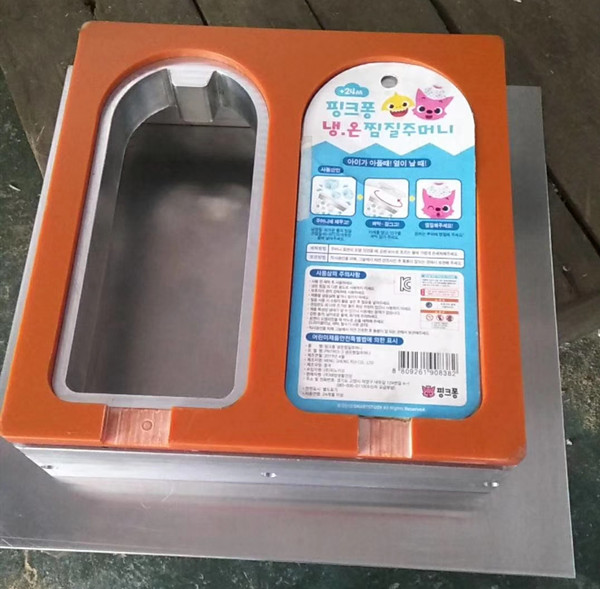

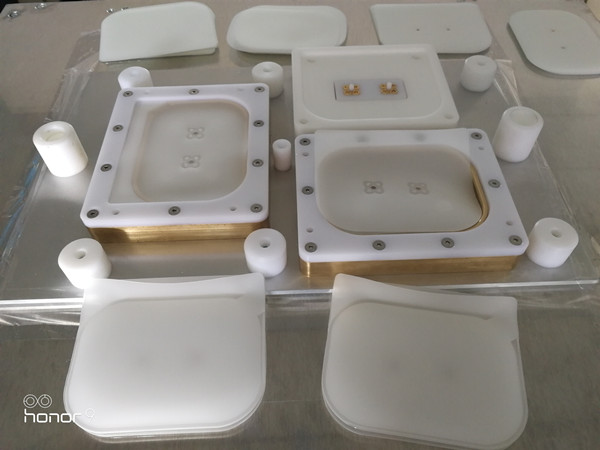

5、定制不同形状模具可生产不同产品
6、占地面积少,一个人操作
设备应用:

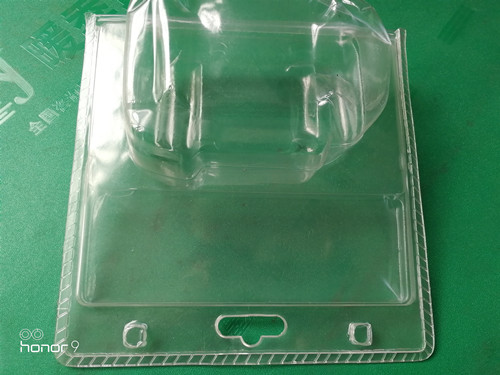

适用于PVC、TPU塑胶熔接或者含30%PVC混合塑胶材料均可加工焊接。适用范围:吸塑包装、双面泡壳、吸塑纸板、气囊、气袋、负压器气嘴、热水袋以及PVC泡壳等。
运用高周波热合机工作原理+气缸助力配合相应的高周波模具瞬间对塑料熔接工艺,特别适合吸塑泡壳包装产品作业如双面吸塑泡壳热合、吸塑纸板热合、TPU气袋热合等。

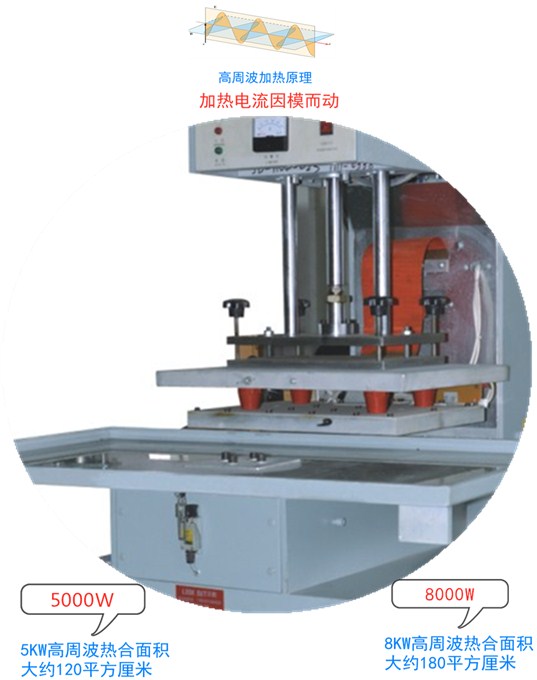

高周波热合机工作原理:被加工的PVC、TPU塑料膜在高频上、下电极之间通过电磁波渗透使塑料相互摩擦生热发生分子极性化现象,配合高周波模具加上一定压力就可以达到热合效果。
1、高频频率27.12MHz,符合行业标准
2、180度手动旋转,对位精准灵活
3、双导柱+铜导套定位,机头不易摆动
4、整机整板激光切割,结实不变形
5、加长加粗旋转轴,转盘更加轻松稳定
设备型号 | KS-5000A KS-8000A | 设备功率 | 5KW 8KW |
高压输入 | 8.5KVA 13KVA | 震荡频率 | 27.12MHz |
电源电压 | 380V/50Hz | 加压方式 | 气动式 |
电子管型号 | 7T85RB 7T69RB | 机械活动行程 | 200mm |
上压板尺寸 | 320*450mm | 转盘尺寸 | 500*1000mm |
设备外观尺寸 | 1600*900*1850mm | 设备重量 | 450KG |
单头高周波热合机主要配置:
1、火花管
精选俄罗斯5557闸流管配合美之电高灵敏的电路板系统,因电流过大、模具不平或者材料杂质等原因导致的打火能瞬间切断高压从而有效地保护高频模具的烧坏。
2、电子管
精选7T85RB或7T69RB(锦州华光)电子管品牌,同时可根据客户要求采用原装日本东芝电子管;电子管核心部件具有性能平稳可靠、低故障、节能安全、寿命长等优点但是散热系统必须考虑台湾三巨风扇品牌。
3、变压器
精选纯铜防水干式变压器,故障底、性能可靠,确保设备输出电流稳定性。
4、震荡桶
采用自主研发高频机震荡桶,频率稳定,出力强劲以及性能可靠;无锡金电电子设备有限公司根据不同产品、不同的机型以及不同的功率设计不同高频桶。
